단일앵커형 납 면진받침 (SAL)

단일앵커형 납 면진받침 구조 및 역할

교량의 상부와 하부 구조물 사이에 설치되는 것으로, 납코어의 소성변형에 의해 지진에너지를 소산시키고 적층탄성고무판의 탄성전단변형에 의해 복원력을 제공하는 시스템

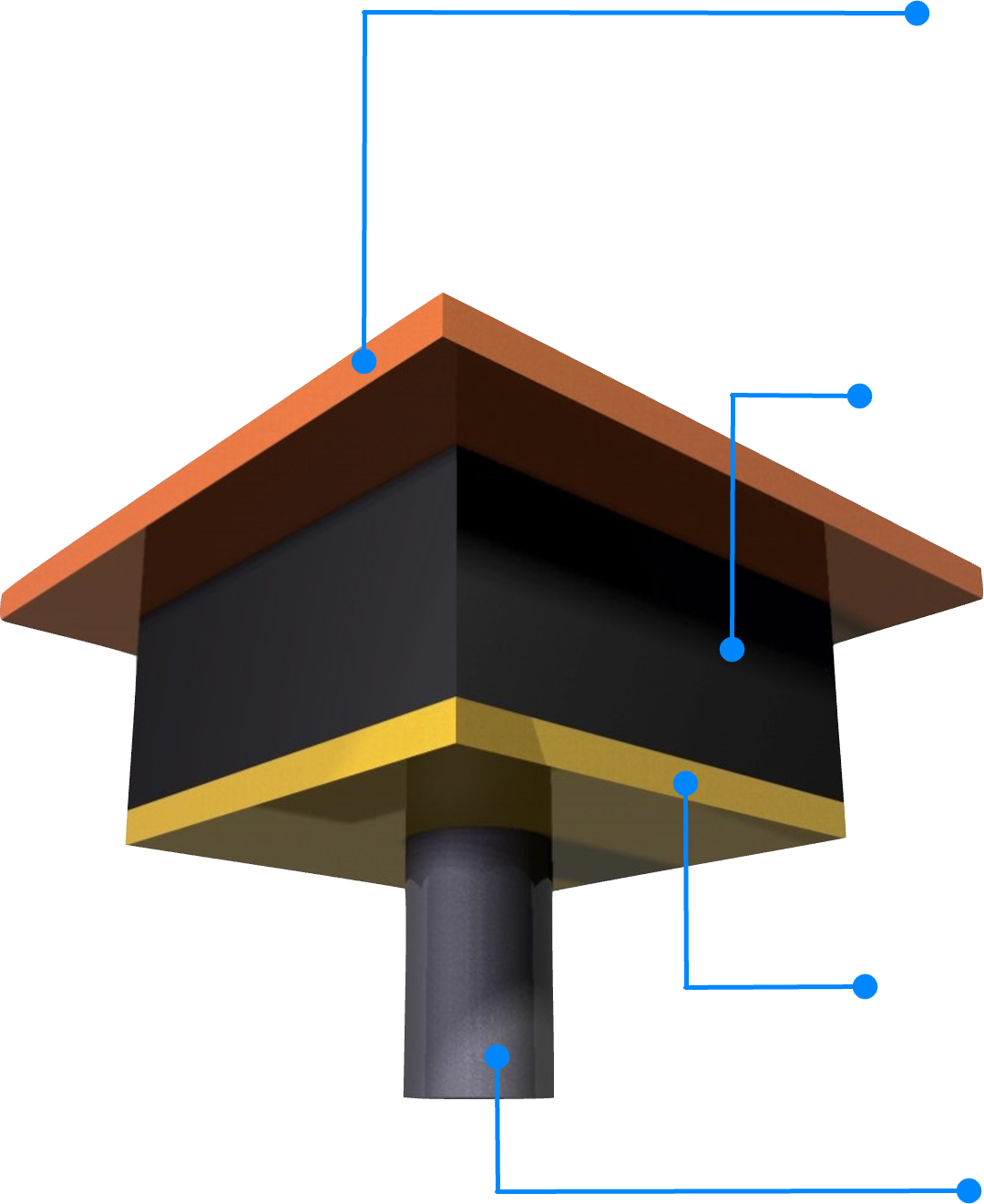

단일앵커형 납 면진받침 조립도

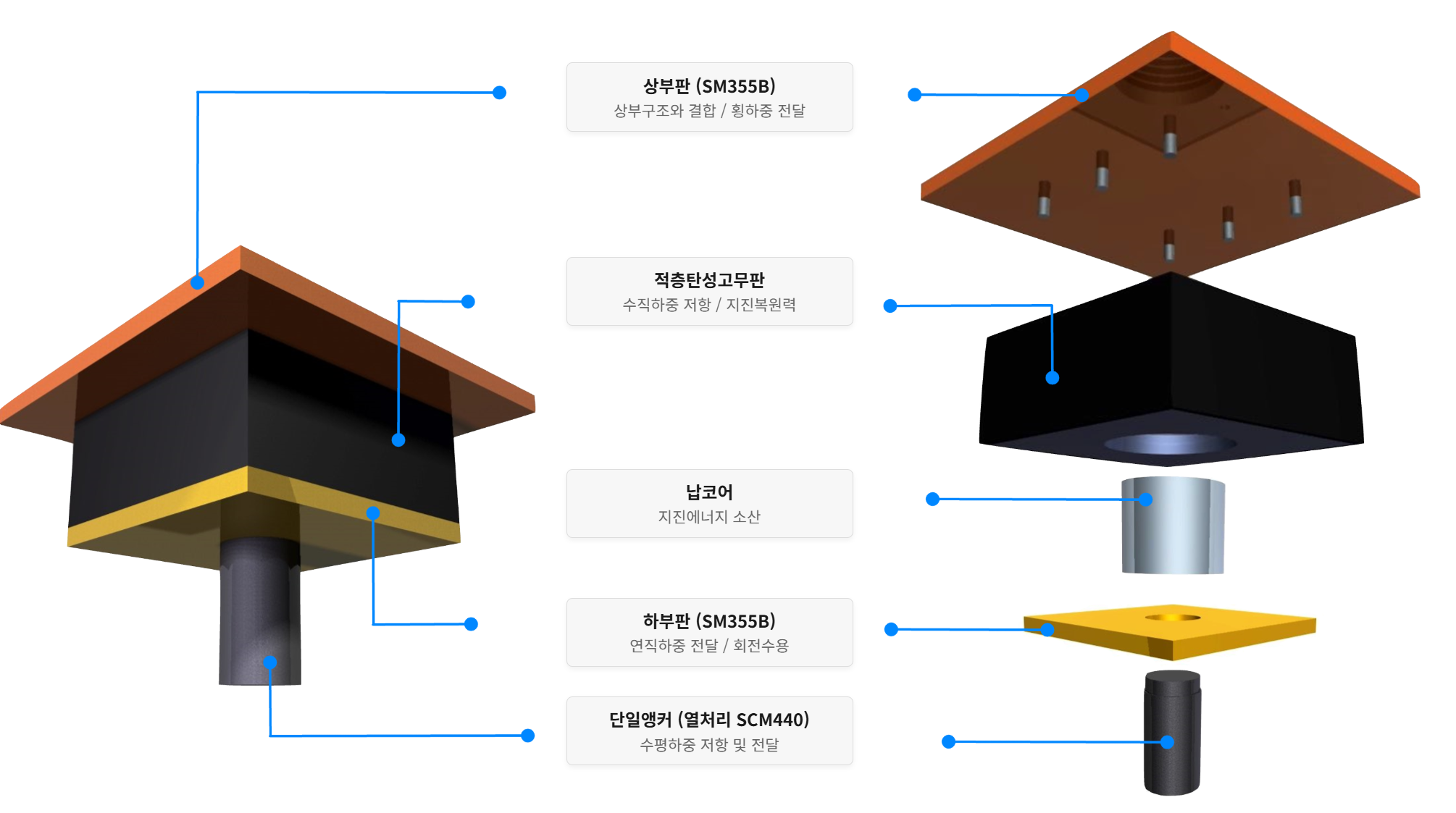

상부판 (SM355B)상부구조와 결합 / 횡하중 전달
적층탄성고무판수직하중 저항 / 지진복원력
납코어지진에너지 소산
하부판 (SM355B)연직하중 전달 / 회전수용
단일앵커 (열처리 SCM440)수평하중 저항 및 전달

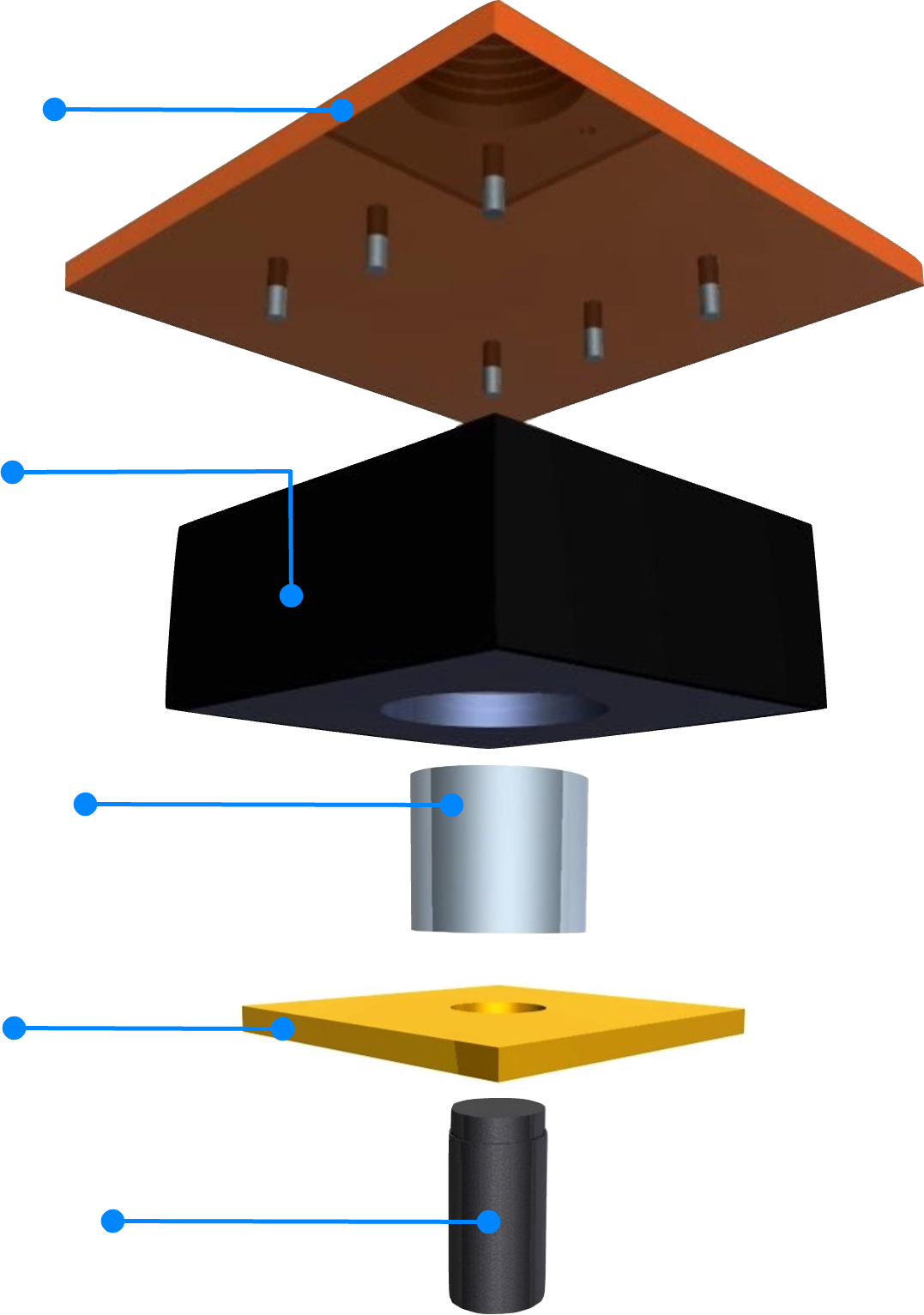

단일앵커형 납 면진받침 분리도
  • 적층고무판과 납코어의 면적비율을 조정하여 대상교량에 최적화된 강성 적용 가능
  • 전단키가 제한적이고 받침크기가 커서 장대교량에 적용은 신중한 검토가 필요
  • 국내에서 30년 이상 가장 오랜기간 적용해온 시스템으로 성능과 안정성의 입증 완료
  • 탄성받침 등 고무계열의 받침과 혼용배치가 가능하나, 포트받침과의 혼용은 불가능
  • 면진받침 최초로 건설신기술이 적용되어 성능 및 효용성에 대한 객관적인 검증 완료

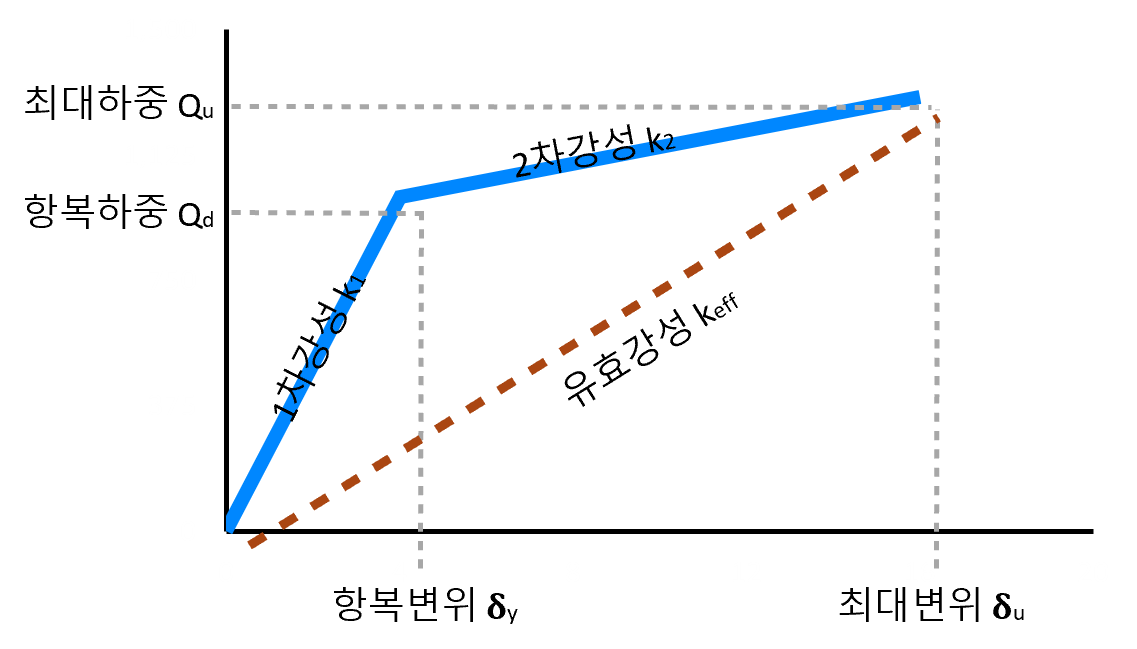

성능 그래프
1차강성 납코어 탄성력
2차강성 적층고무판의 전단변형
Single Anchor Type Lead Rubber Bearing

납면진받침 거동특성

수평하중재하 전 (정지위치 상태)

수평하중재하 전

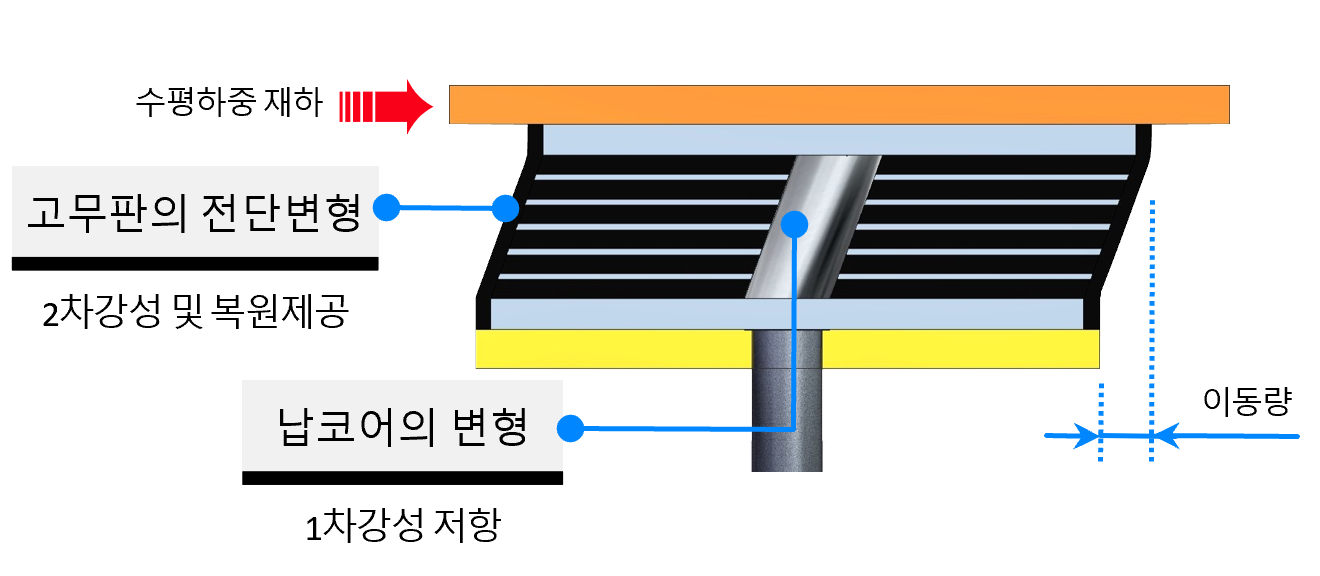

수평하중재하 후 (수평이동 상태)

수평하중재하 후

하중재하속도와 저항방식

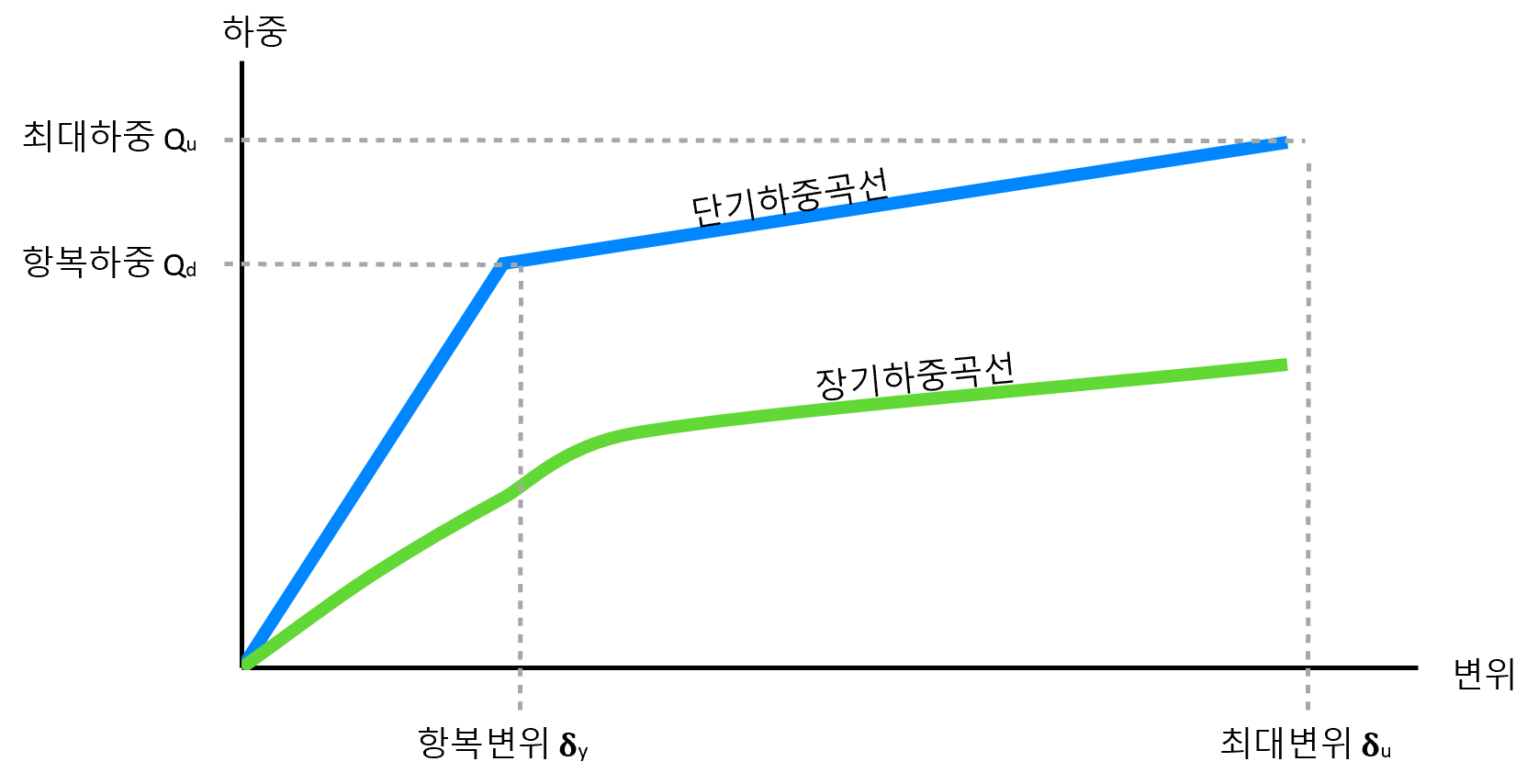

하중재하속도와 저항방식 그래프
단기하중곡선: 풍하중, 제동하중 등 재하속도가 빠른 경우의 거동
장기하중곡선: 온도신축, 크리프, 건조수축 등 재하속도가 느린 경우의 거동

탄성받침과 납면진받침 거동특성 비교

강성비교

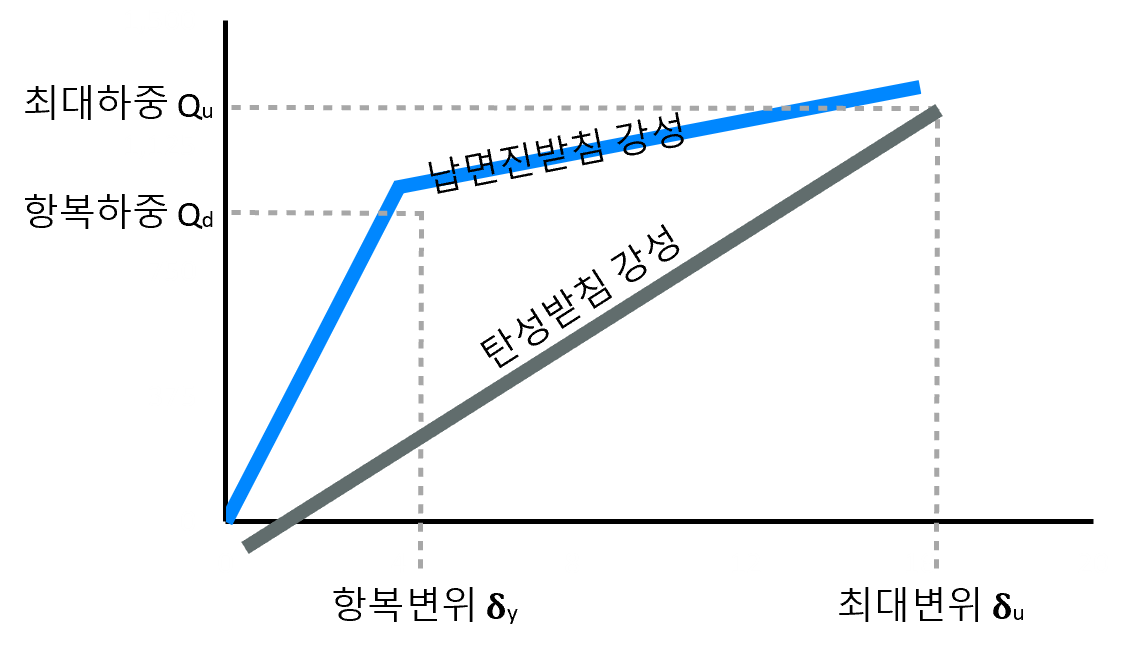

강성비교 그래프

특성비교

구분탄성받침납면진받침
지진에너지 소산-납코어
지진력 감쇠-20~30%
복원력적층고무판적층고무판
강성특성선형탄성거동비선형(2개 선형)
