단일앵커형 펜들럼 면진받침 (SAP)

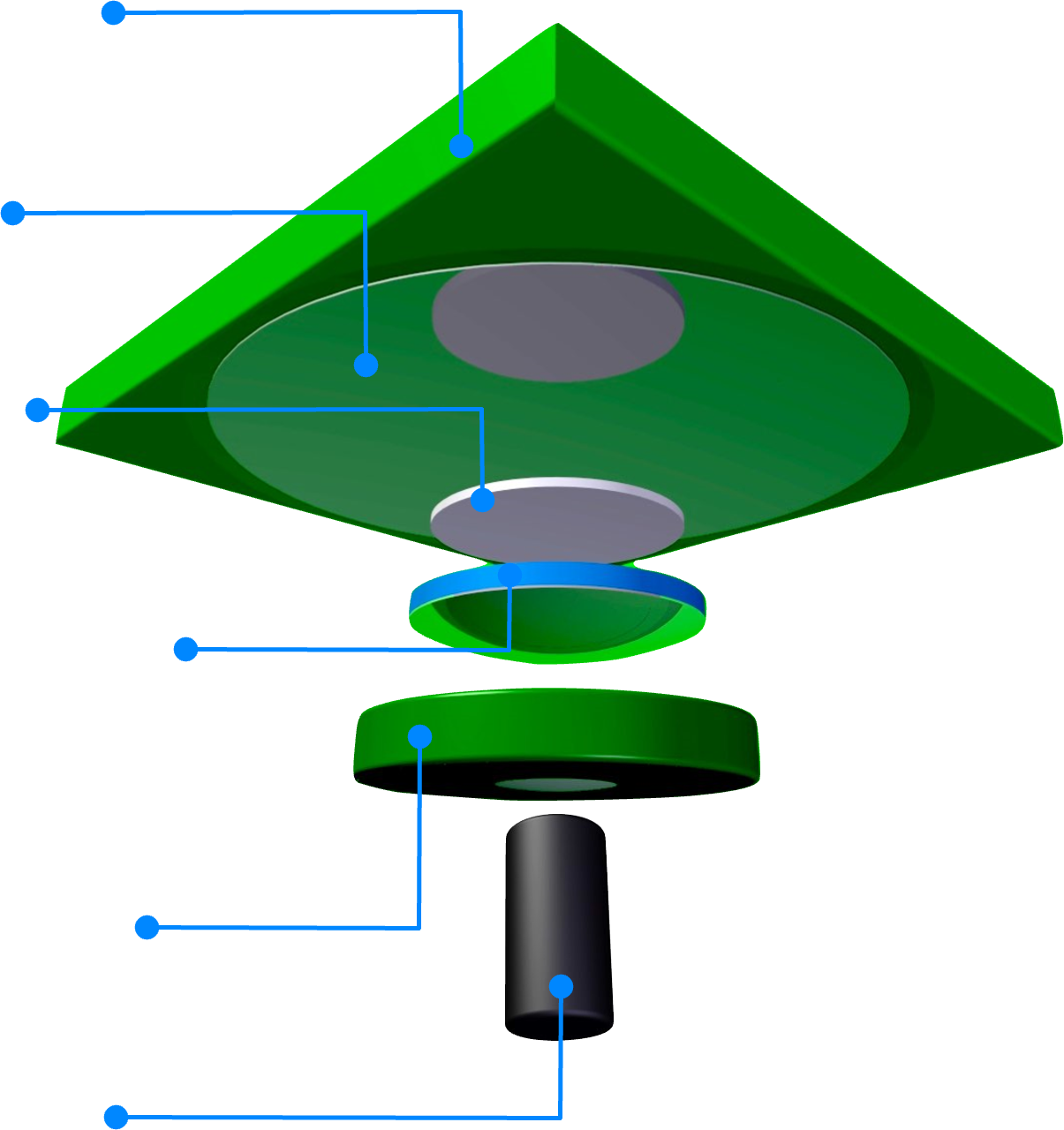

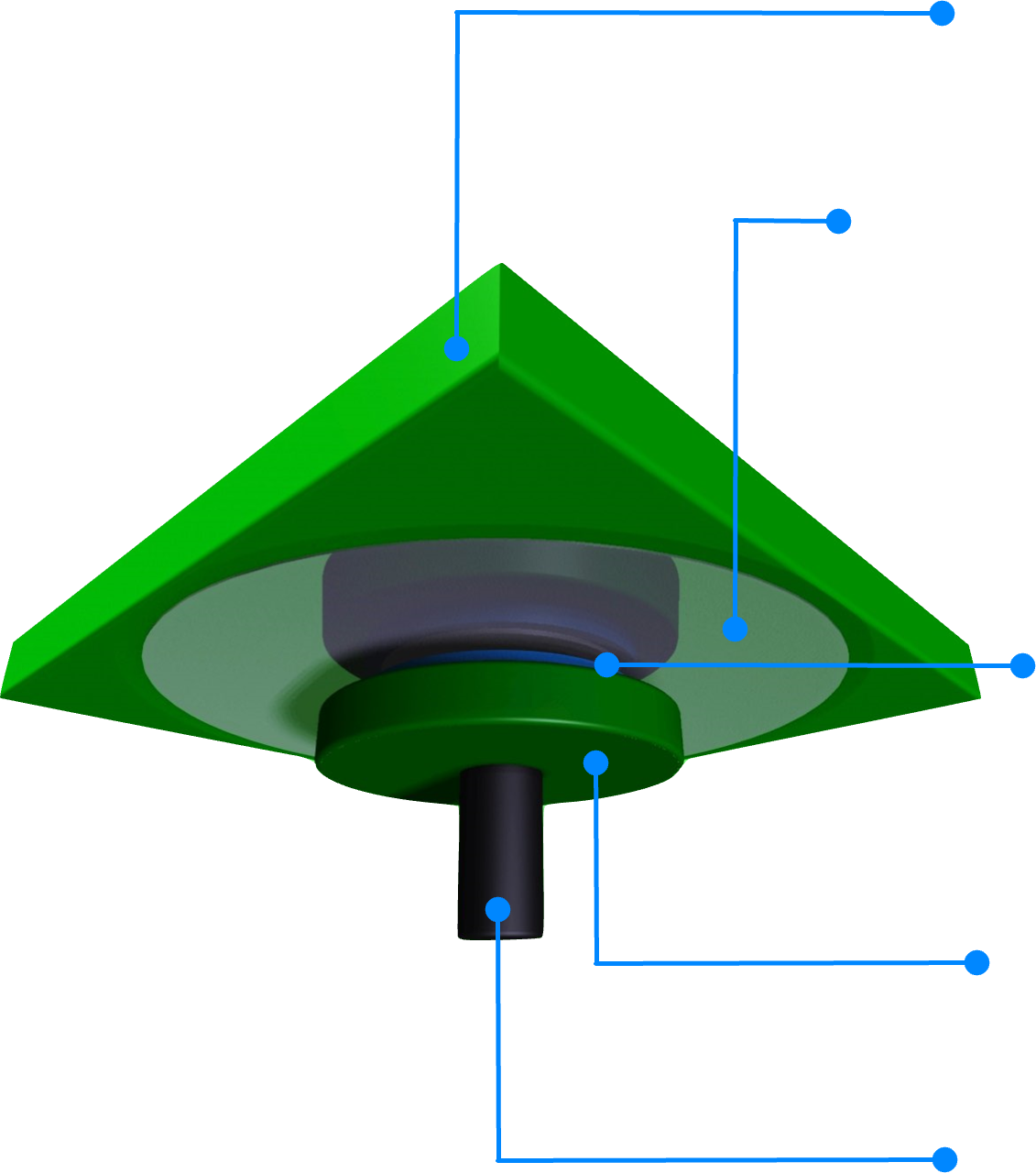

단일앵커형 구면마찰 면진받침 구조

교량의 상부와 하부 구조물 사이에 설치되는 것으로, 평면거동의 특수마찰재(UHMWPE)에 의해 지진에너지를 소산시키고
교량 자중의 구면수평분력에 의해 복원력을 제공하는 시스템

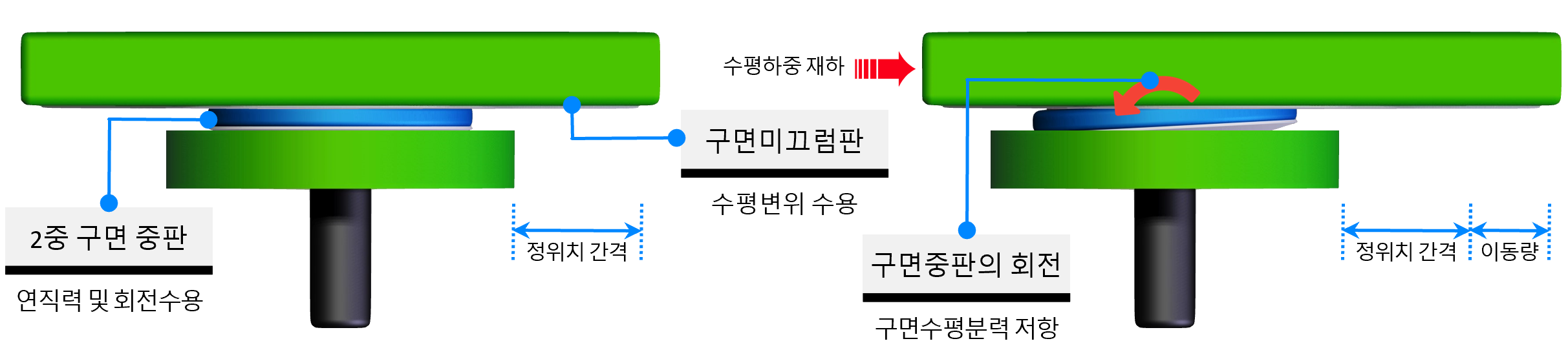

구면마찰 면진받침 수평거동방식

수평하중재하 전(정위치 상태)

수평하중재하 후(수평이동 상태)

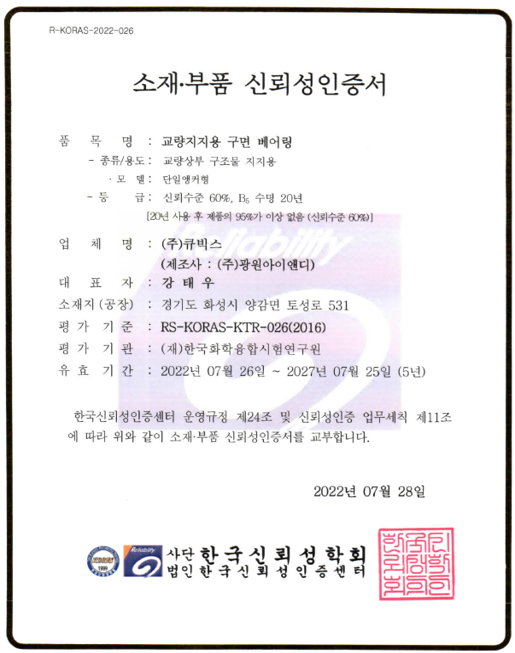

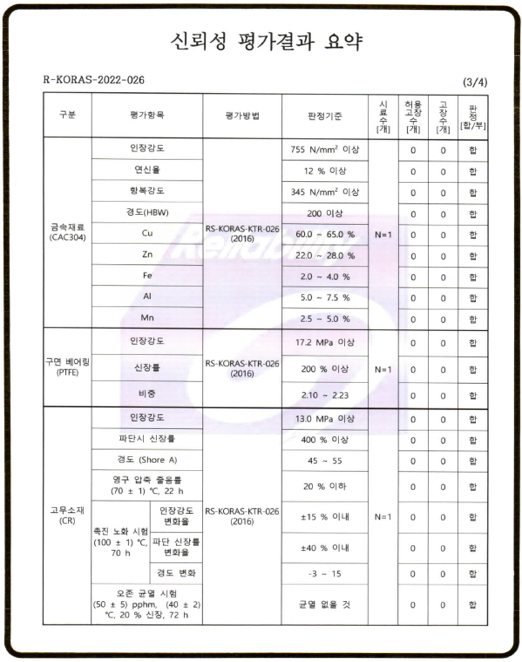

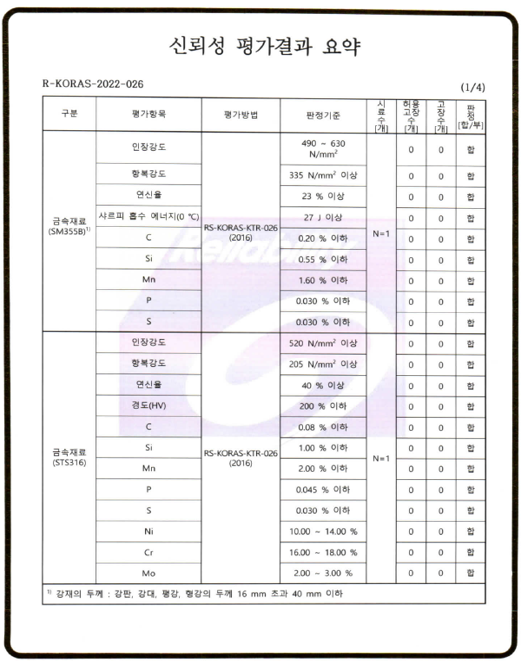

마찰재 신뢰수준 B5 ⇒ 20년 사용 후 마모율 5% 미만 (성능 95% 이상 유지)

항목	설계치	시험값	판정 기준	비교율
EDC	70632kN-mm	66037kN-mm	-25% 이상	-6.5% (O.K)
Keff	8.406kN/mm	8.780kN/mm	± 20% 이내	4.45% (O.K)

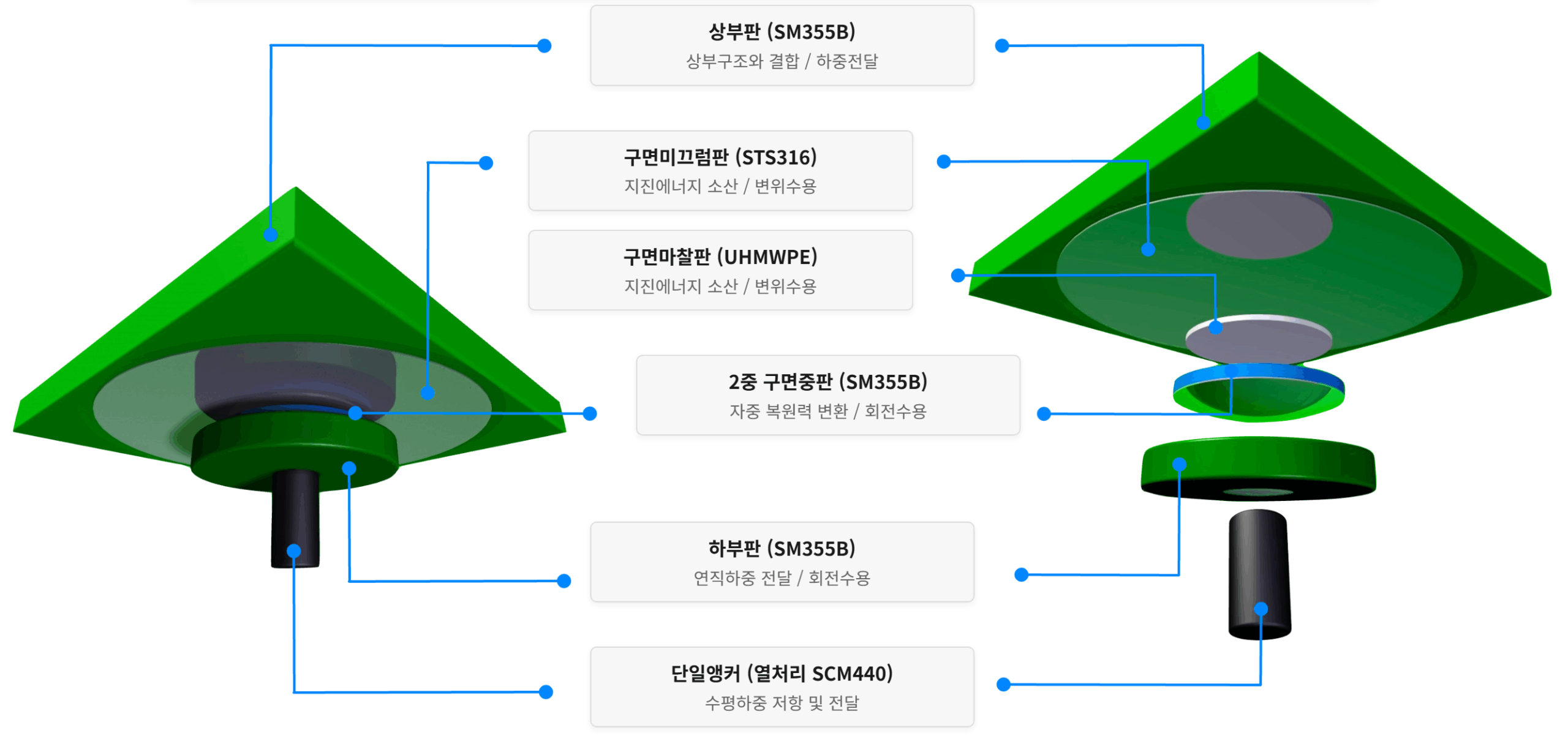

상부판 (SM355B)상부구조와 결합 / 하중전달

구면미끄럼판 (STS316)지진에너지 소산 / 변위수용

구면마찰판 (UHMWPE)지진에너지 소산 / 변위수용

2중 구면중판 (SM355B)자중 복원력 변환 / 회전수용

하부판 (SM355B)연직하중 전달 / 회전수용

단일앵커 (열처리 SCM440)수평하중 저항 및 전달

1차강성	구면마찰판(UHMWPE)
2차강성	자중의 구면수평분력
