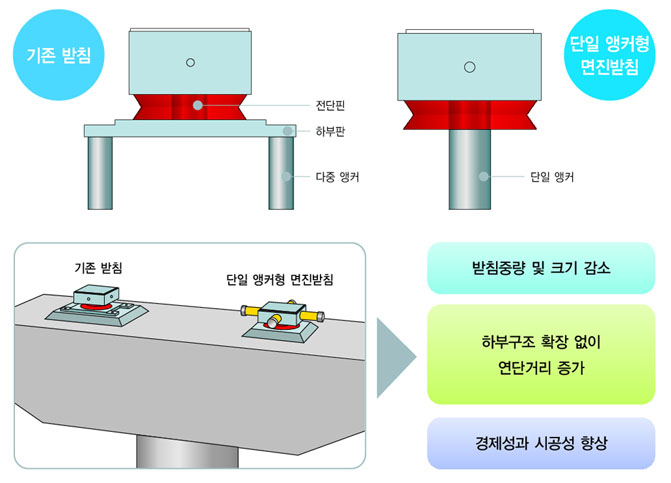

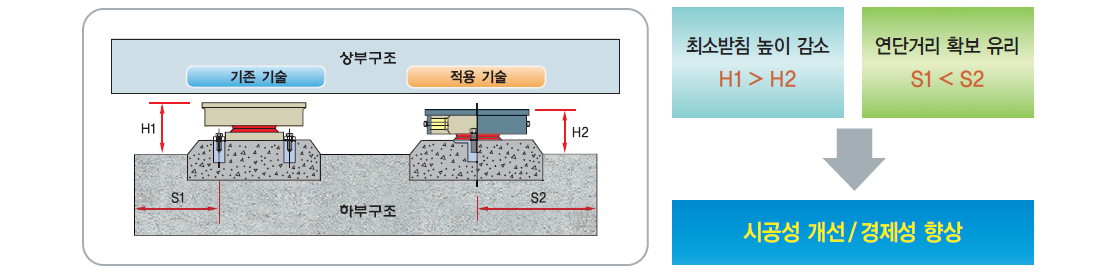

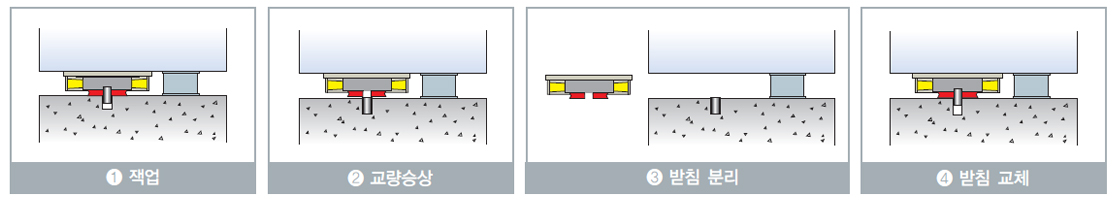

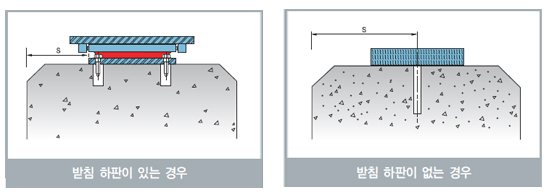

기존 기술 대비 월등한 시공성 및 경제성 확보
NES받침은 쉽게 설계 지진력에 따라 PTFE의 1차 탄성강성과 폴리우레탄 스프링의 2차 항복강성으로 강성조절을 하여 복원의 검토를 통하여 설계된다.
NES받침은 설계 지진력에 따라 PTFE의 1차 탄성강성과 폴리우레탄 스프링의 2차 항복강성으로 강성조절을 하여 복원의 검토를 통하여 설계된다.

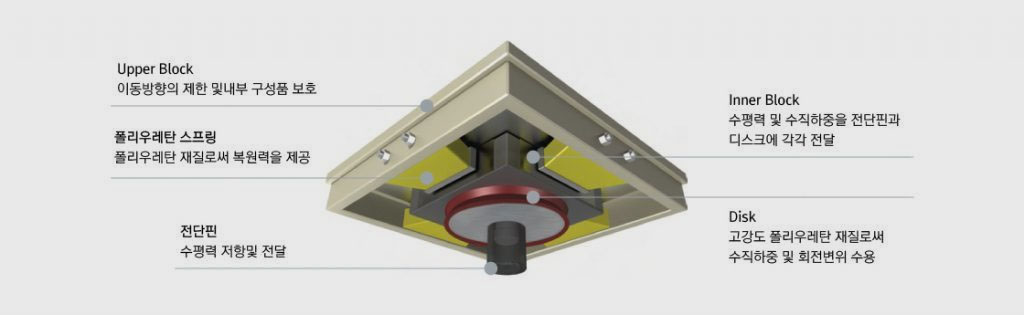

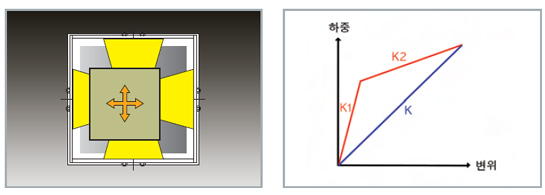

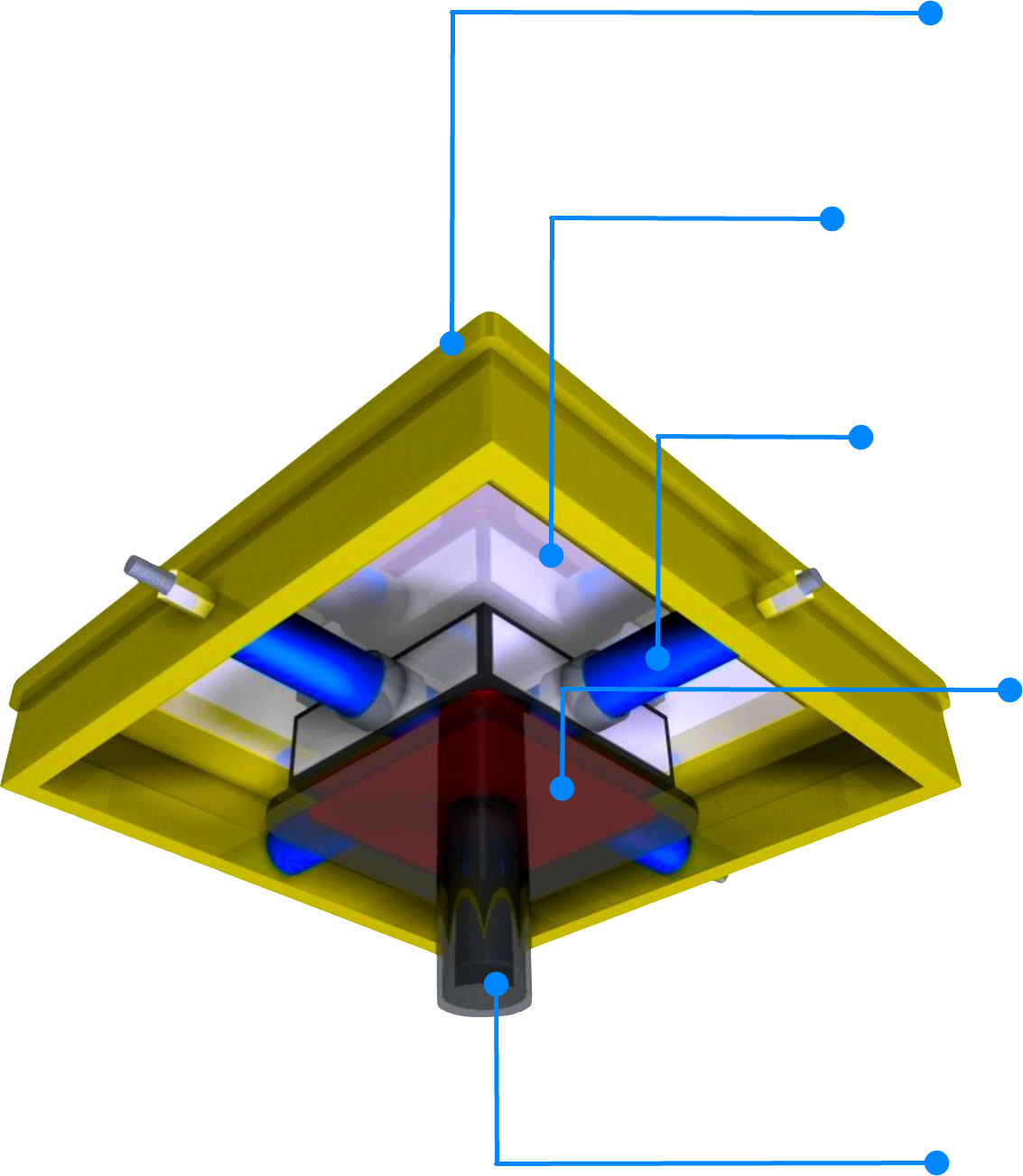

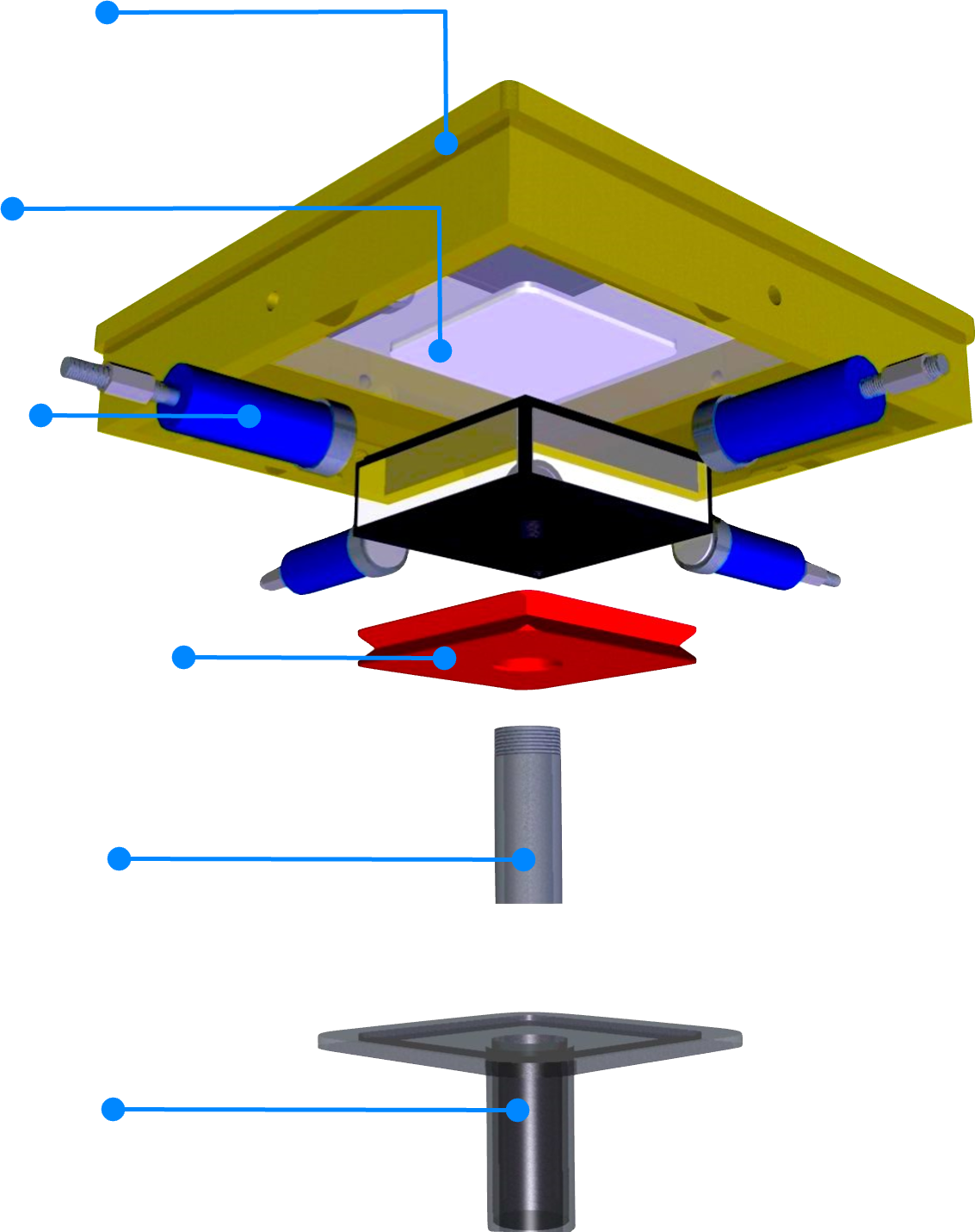

교량의 상부와 하부 구조물 사이에 설치되는 것으로, 평면거동의 특수마찰재(UHMWPE)에 의해 지진에너지를 소산시키고 탄성폴리우레탄 스프링에 의해 복원력을 제공하는 시스템
| 1차강성 | 평면마찰판(UHMWPE) |
| 2차강성 | 탄성복원스프링 |

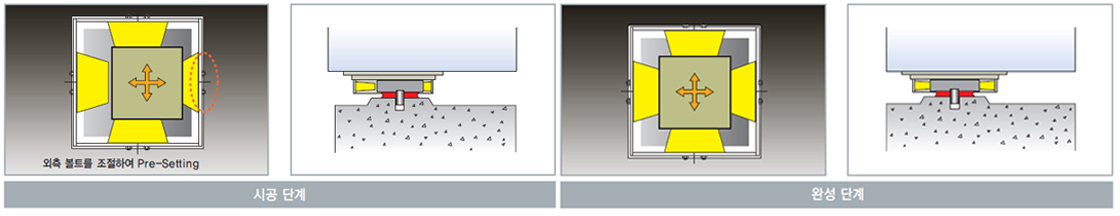

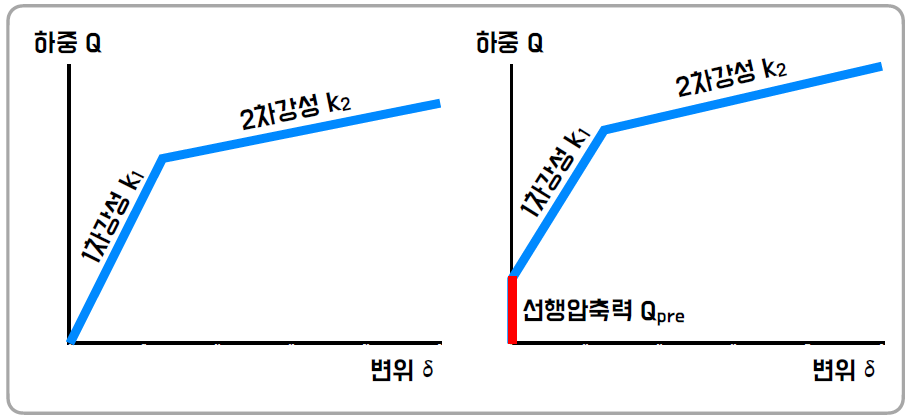

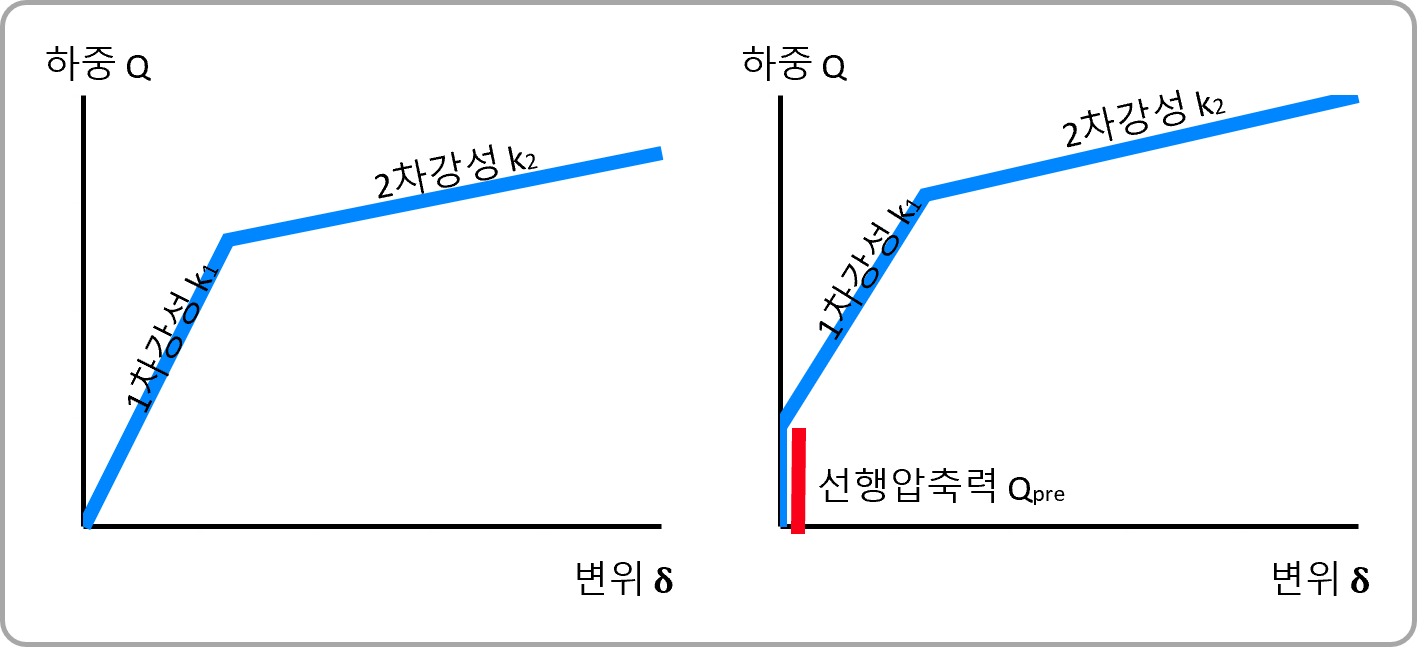

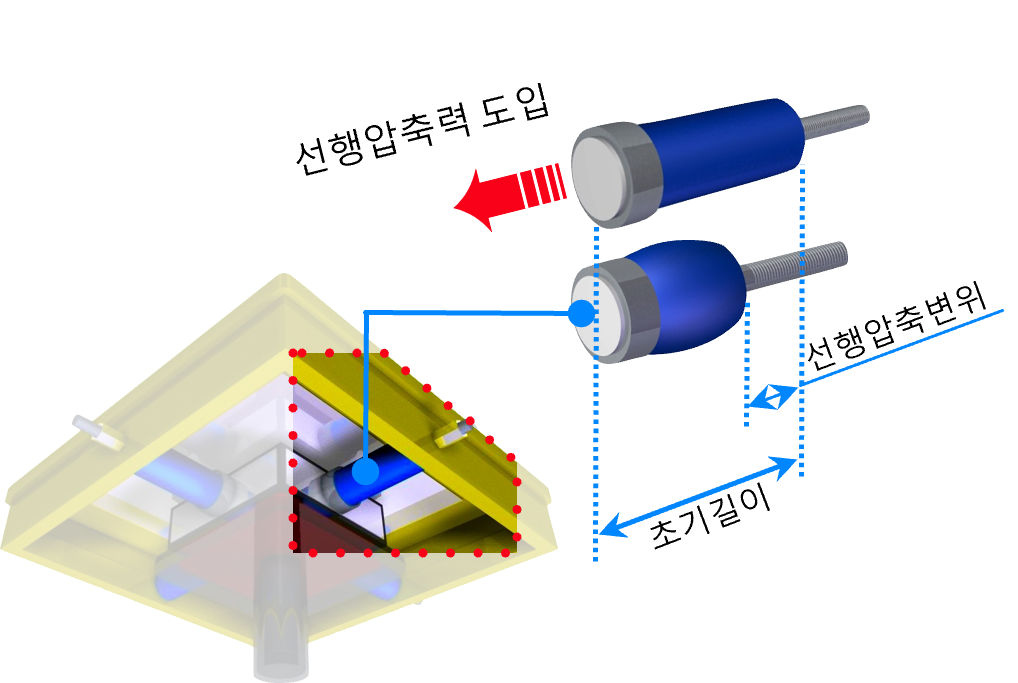

풍하중 및 열차 시 제동하중 등 상시하중에 의한 수평변위 제어를 목적으로 특수우레탄 탄성스프링에 선행압축력을 선택적으로 도입하는 기술

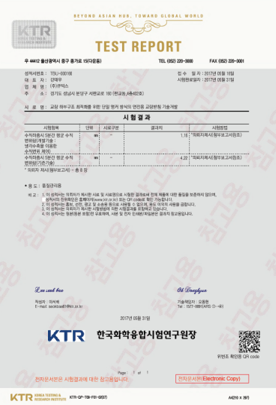

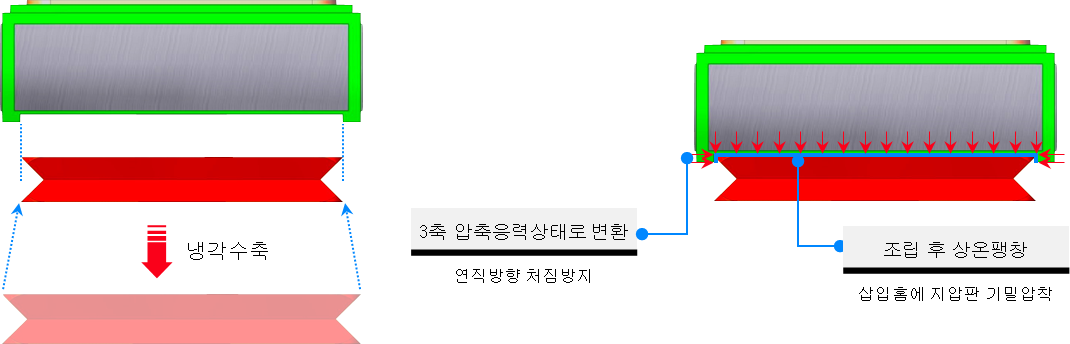

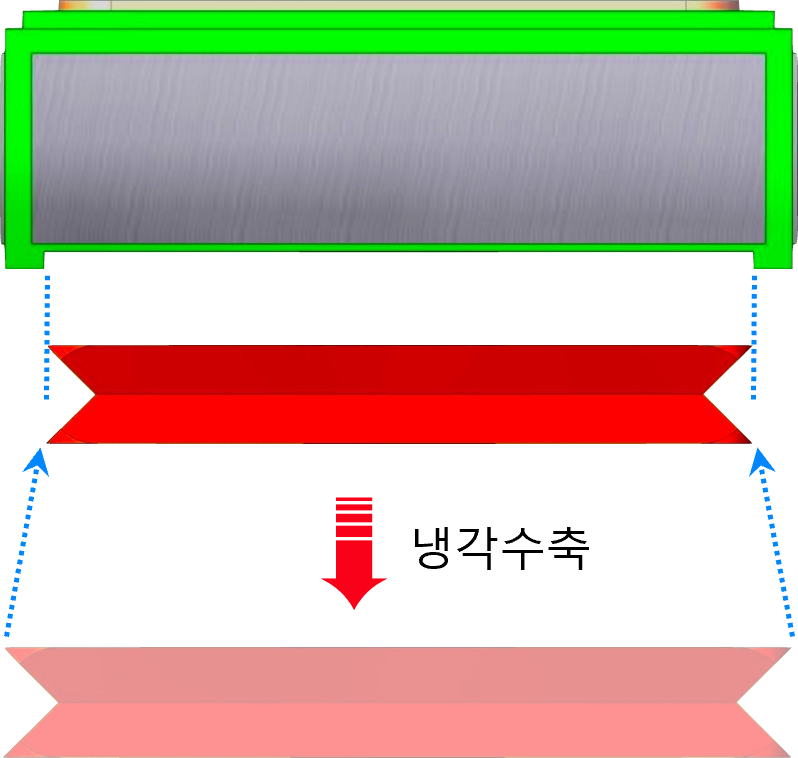

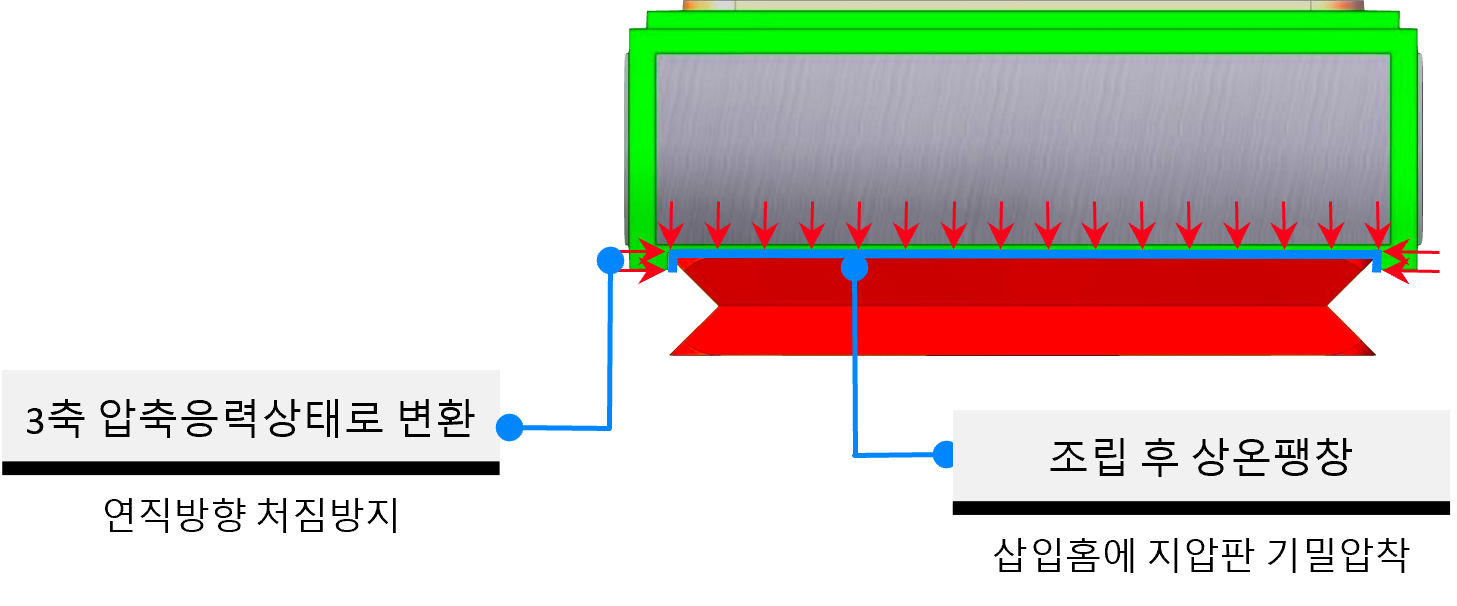

| 하중(kN) | 1,350 | 2,700 | 4,050 | 5,400 | 6,750 | 5,400 | 4,050 | 2,750 | 1,350 |
|---|---|---|---|---|---|---|---|---|---|
| 일반조립시 처짐량(mm) | 1.30 | 1.75 | 2.34 | 3.15 | 4.22 | 3.54 | 2.98 | 2.50 | 2.10 |
| 냉각삽입시 처짐량(mm) | 0.30 | 0.42 | 0.59 | 0.83 | 1.16 | 0.99 | 0.84 | 0.71 | 0.61 |
| 감소율 | 77% | 76% | 75% | 74% | 73% | 72% | 72% | 72% | 71% |
