단일앵커형 포트받침 (SDB)

단일앵커형 포트받침 종류 및 특징

교량상부구조의 신축과 회전구속조건을 원활하기 위해 윤활재로 도포된 마찰가동면과 회전수용을 기본구성으로 하여 대응반력의 연직력과 수평력을 직접 저항하는 시스템

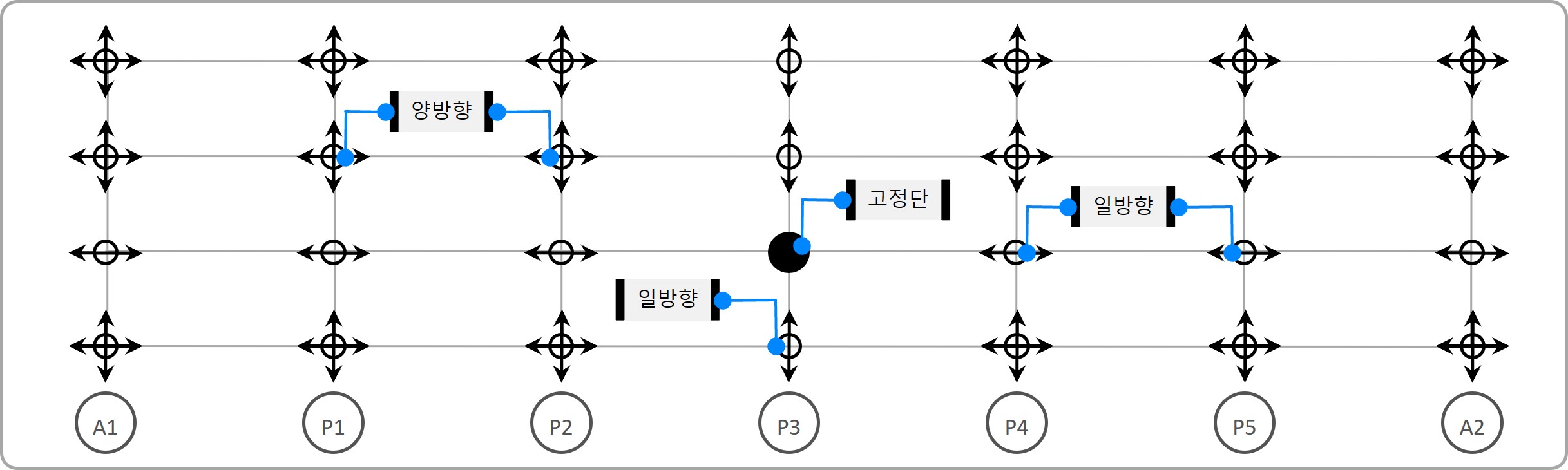

포트받침 배치 예시

포트받침 배치 예시 다이어그램

연속된 교량상부구조에 수평방향 고정점을 강제하여 신축거동방향 예측이 용이
받음벽 등에 의해 상시 수평력이 지배되는 교량에서 효과적으로 적용
도로교 및 철도교에 광범위하게 40년 이상 적용되고 있어 기능상 안정성 확보 완료
지진력 분산 및 감쇄기능이 없어 지진 위험지역이나 장경간 교량에서는 신중한 검토 필요

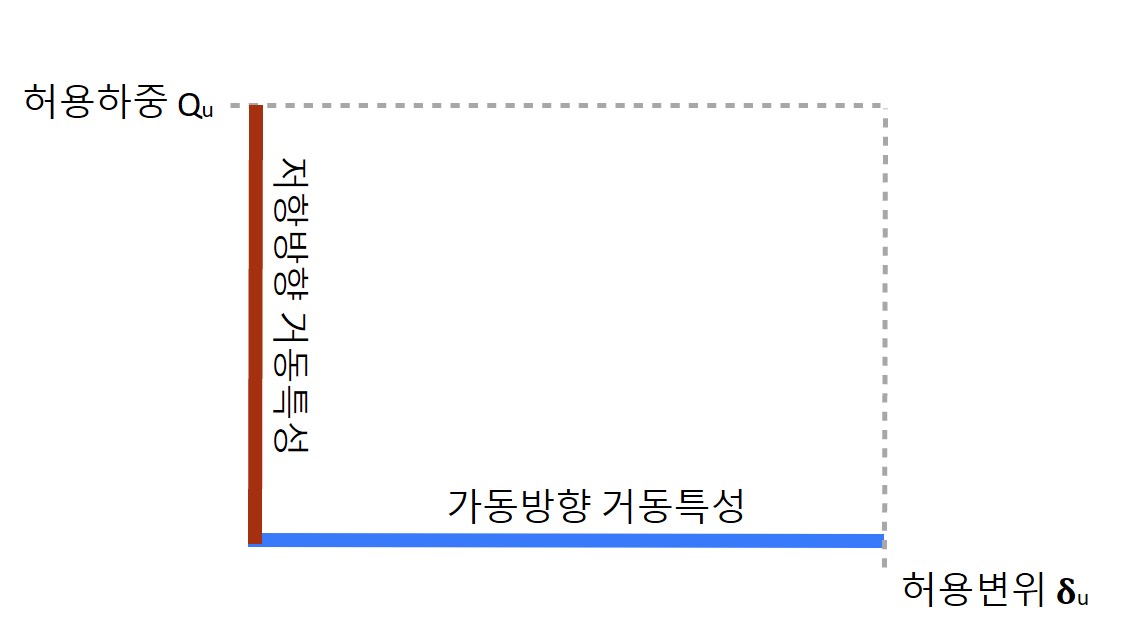

수평저항 고정단 및 가이드 쐐기

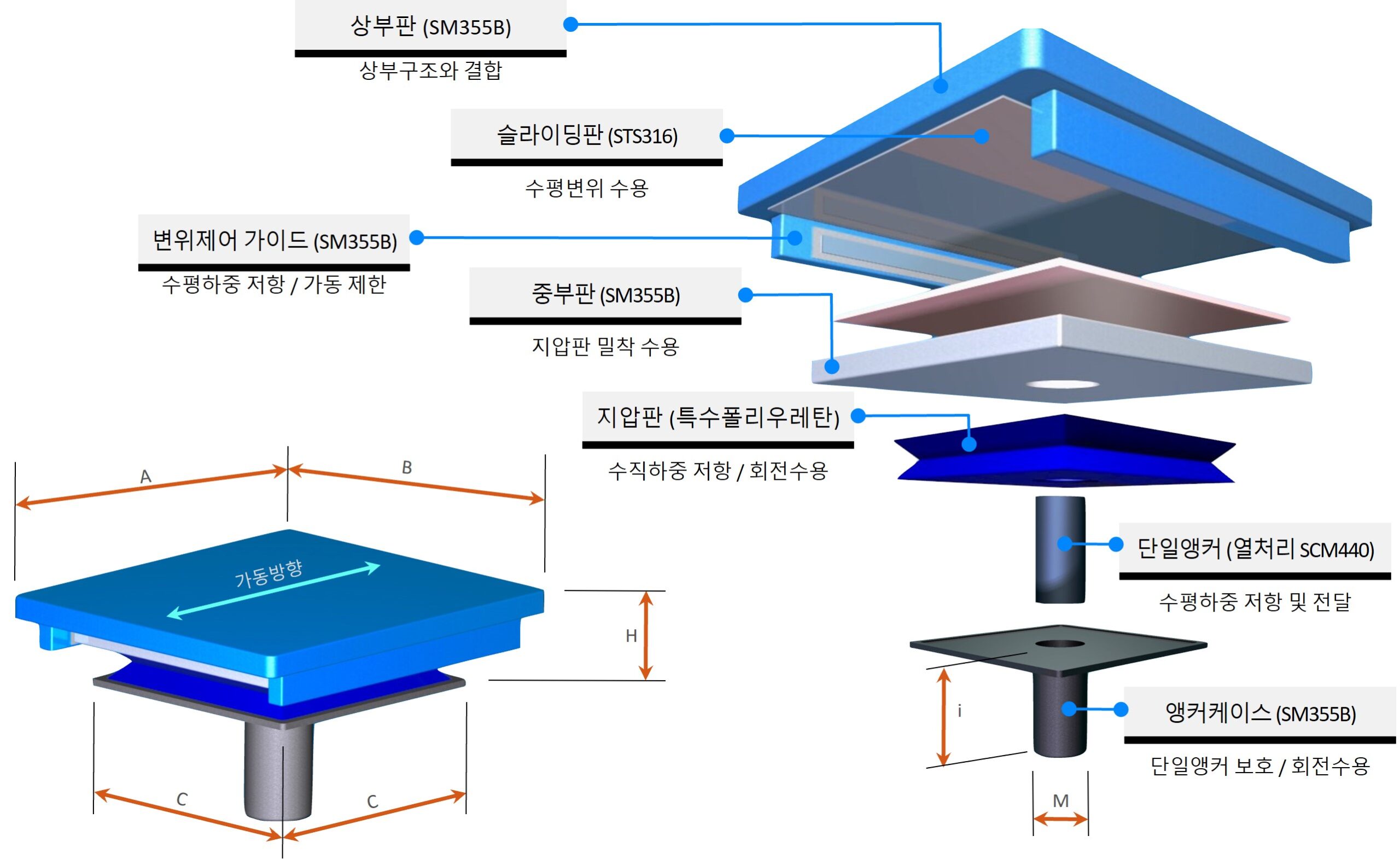

제품 구성도

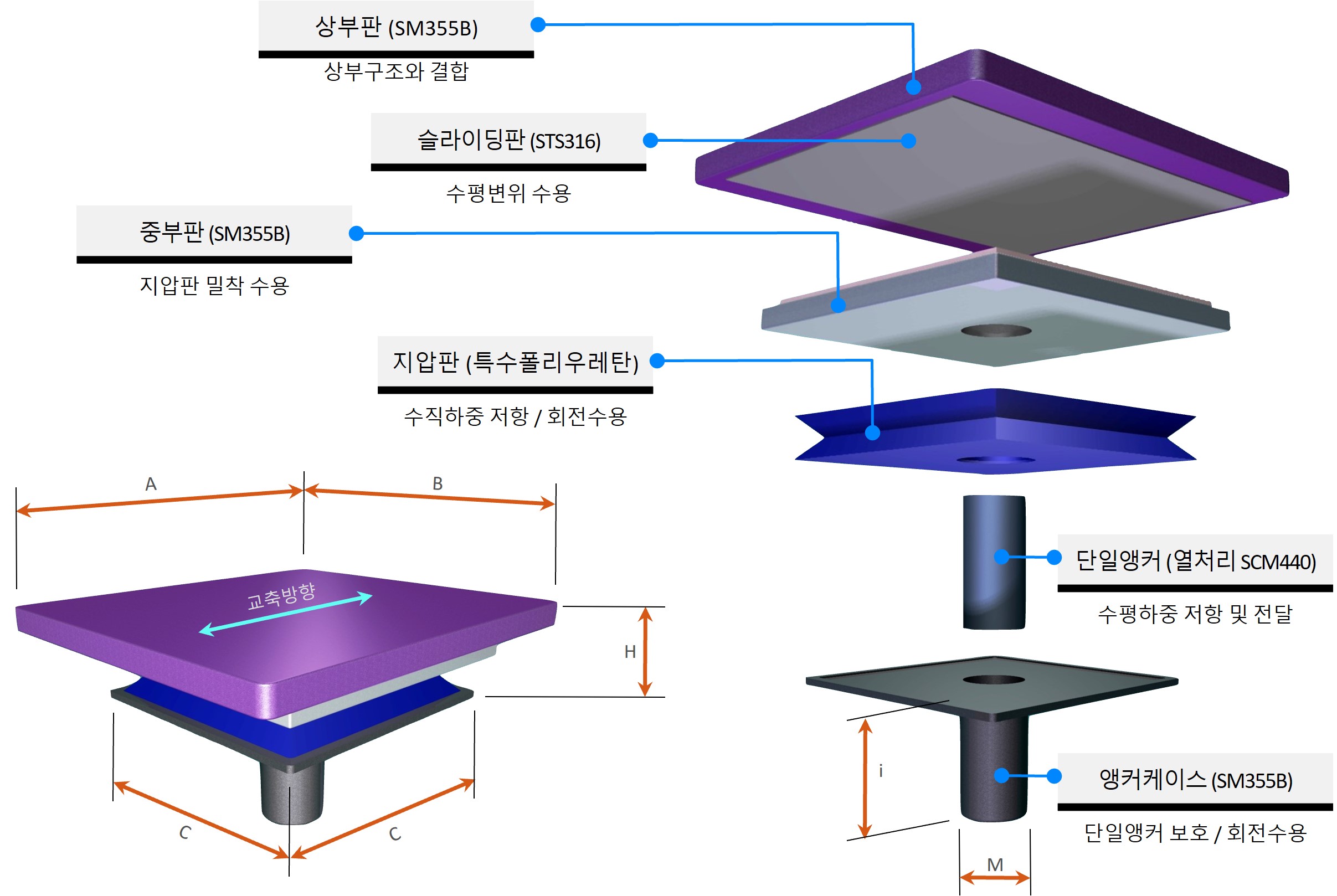

Single Anchor Disk Type Pot Bearing 분해도

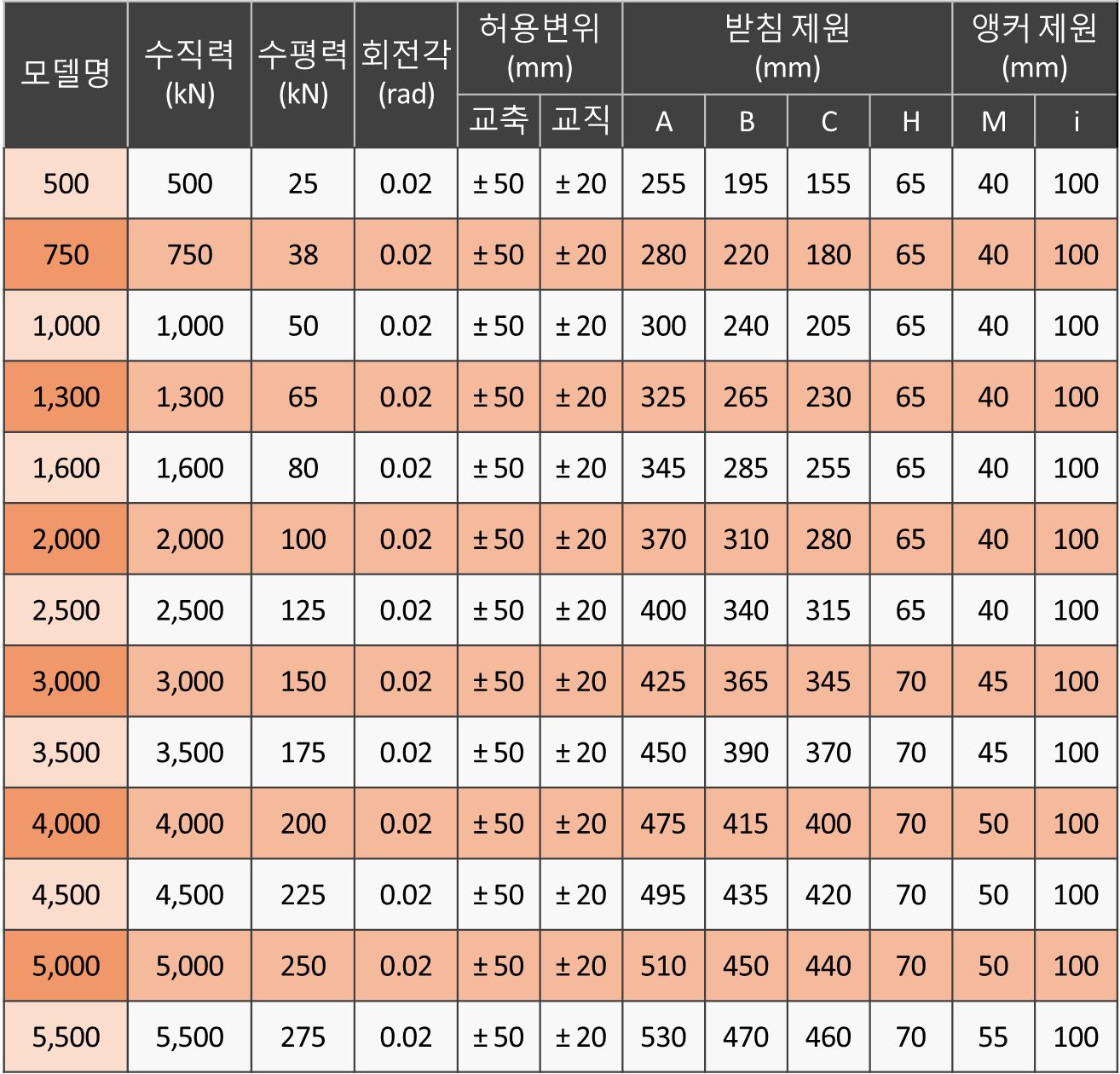

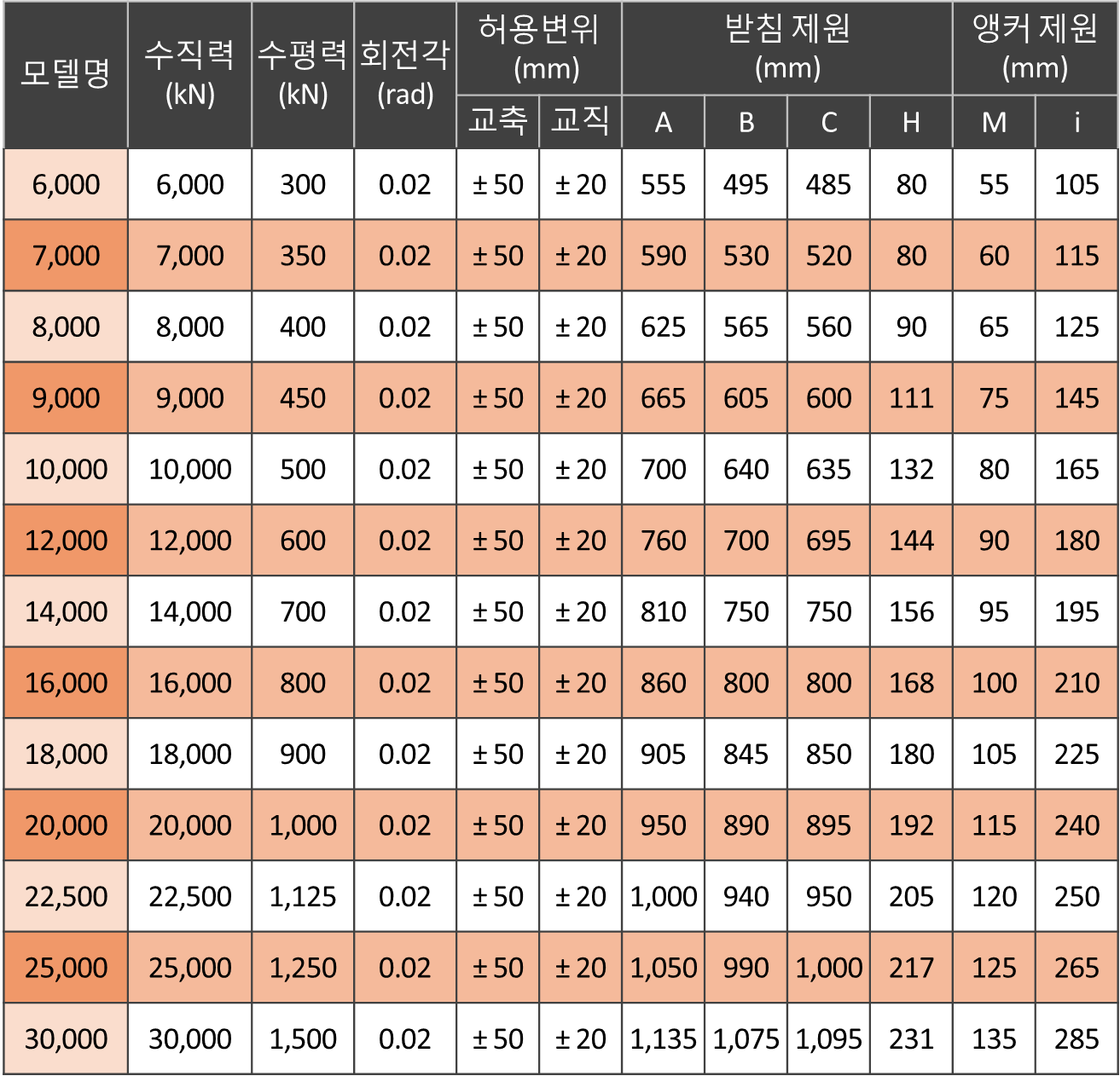

양방향치수표

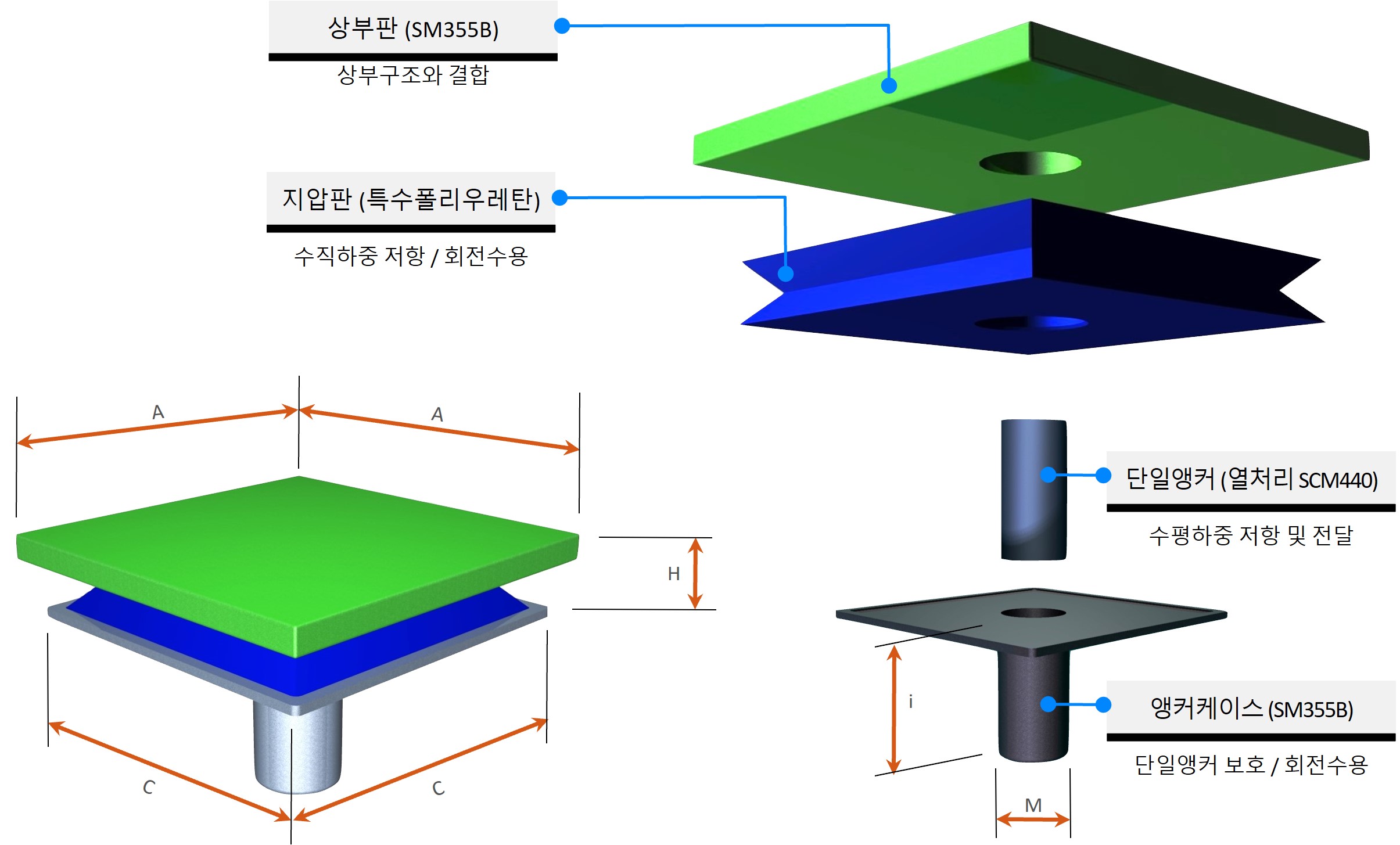

제품 구성도

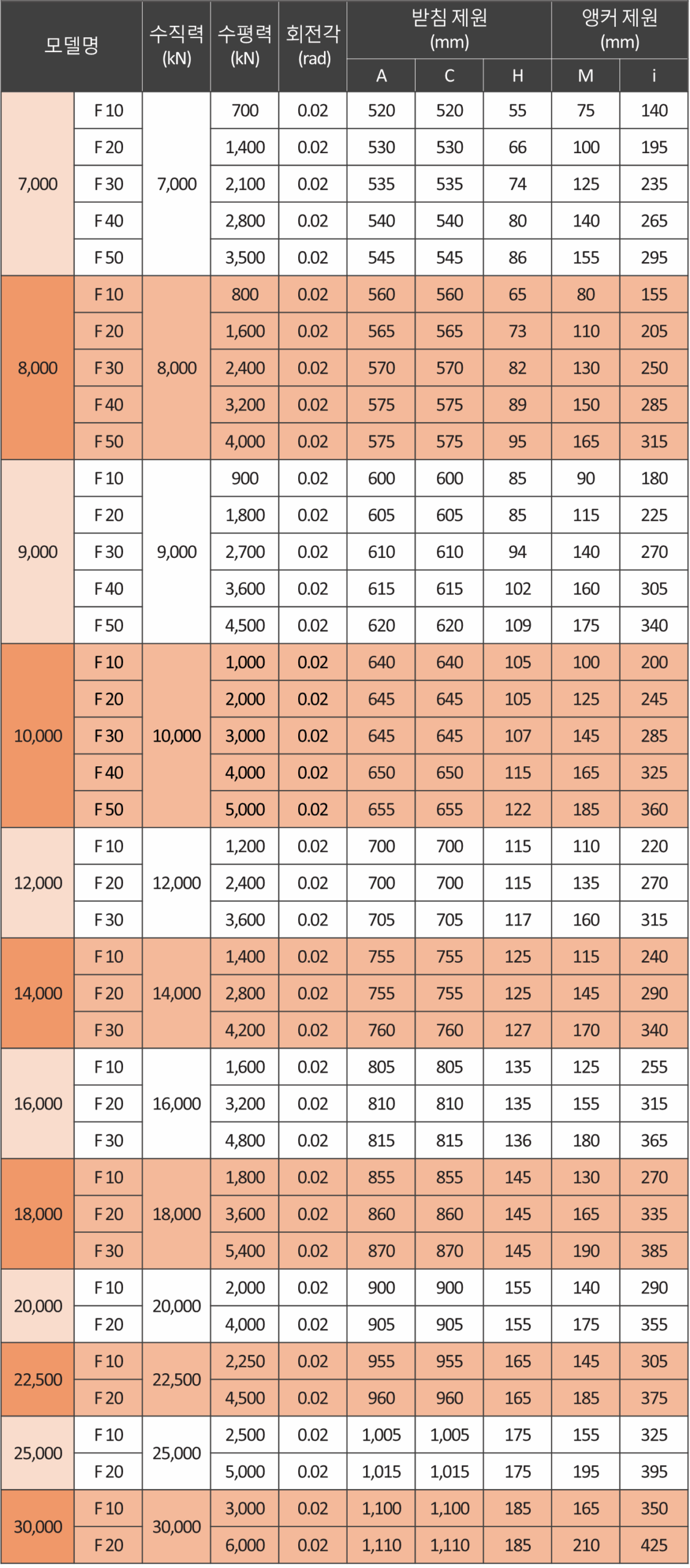

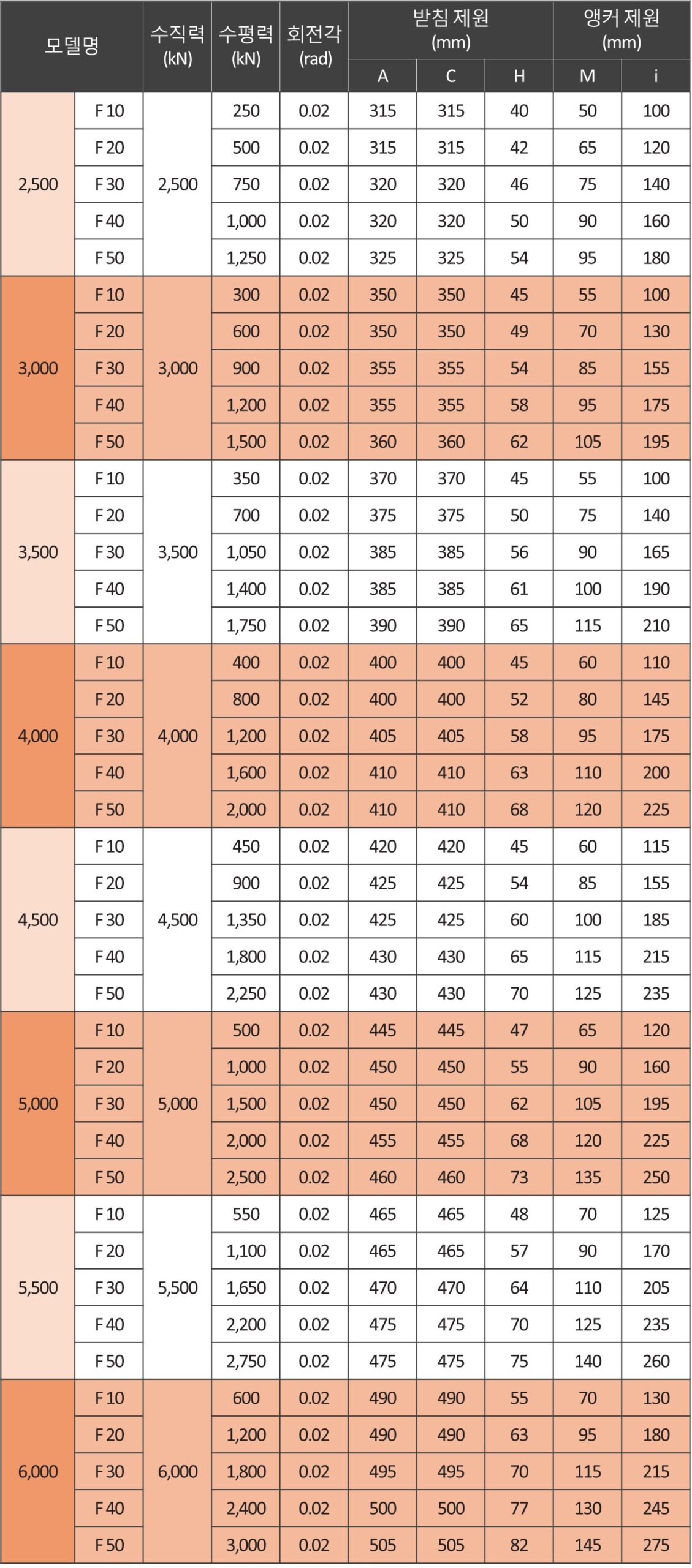

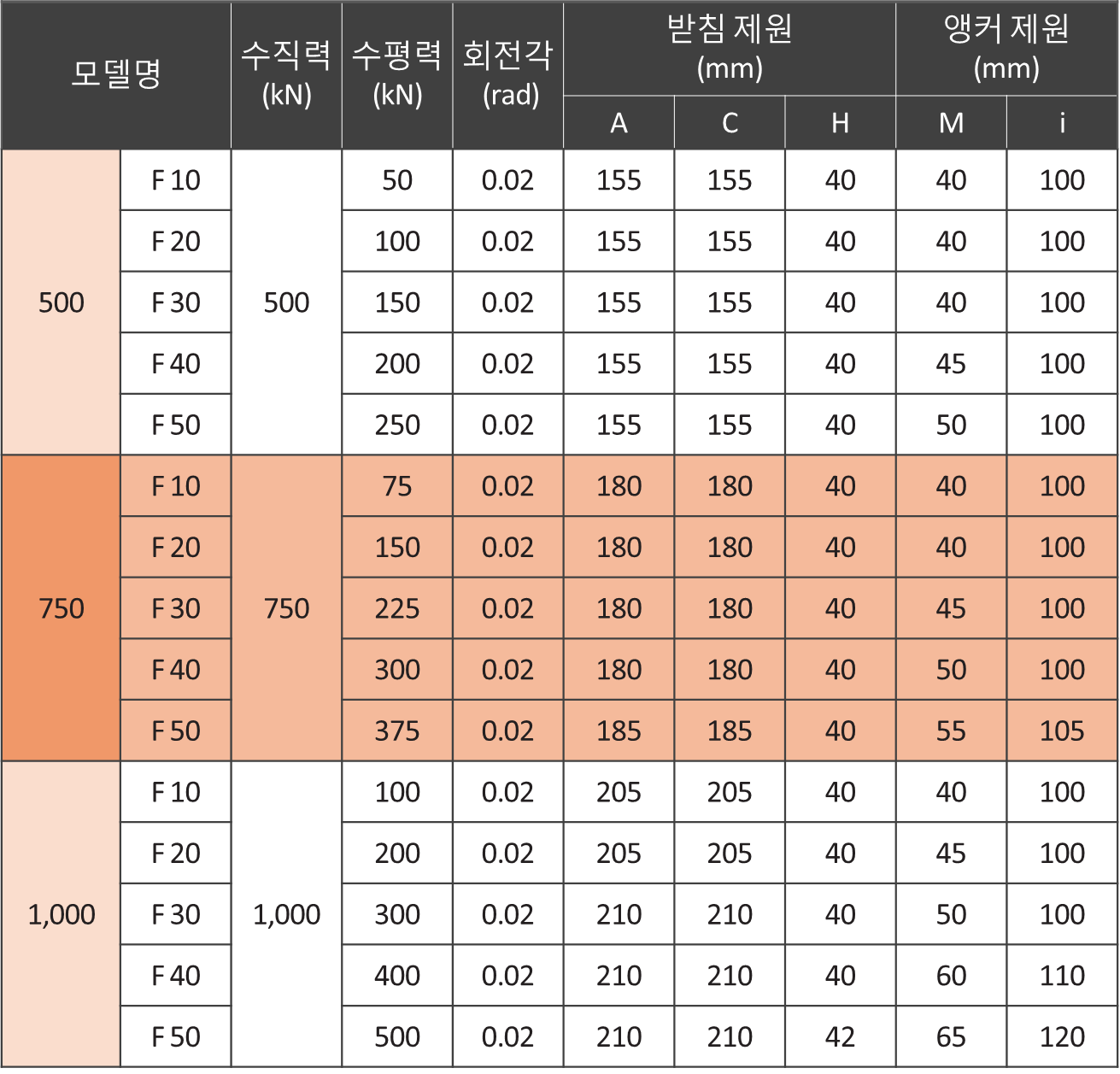

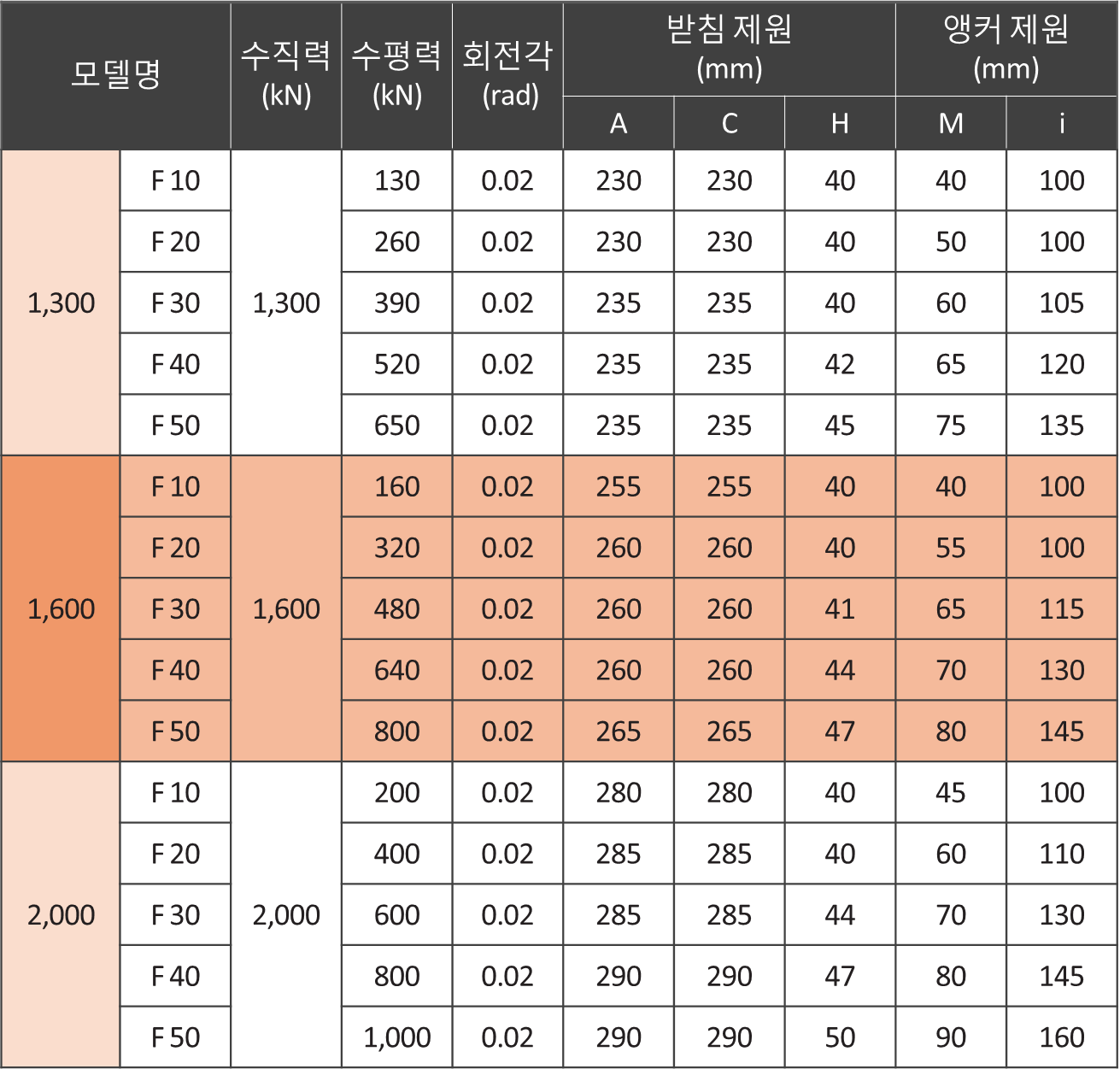

고정단 치수표

제품 구성도

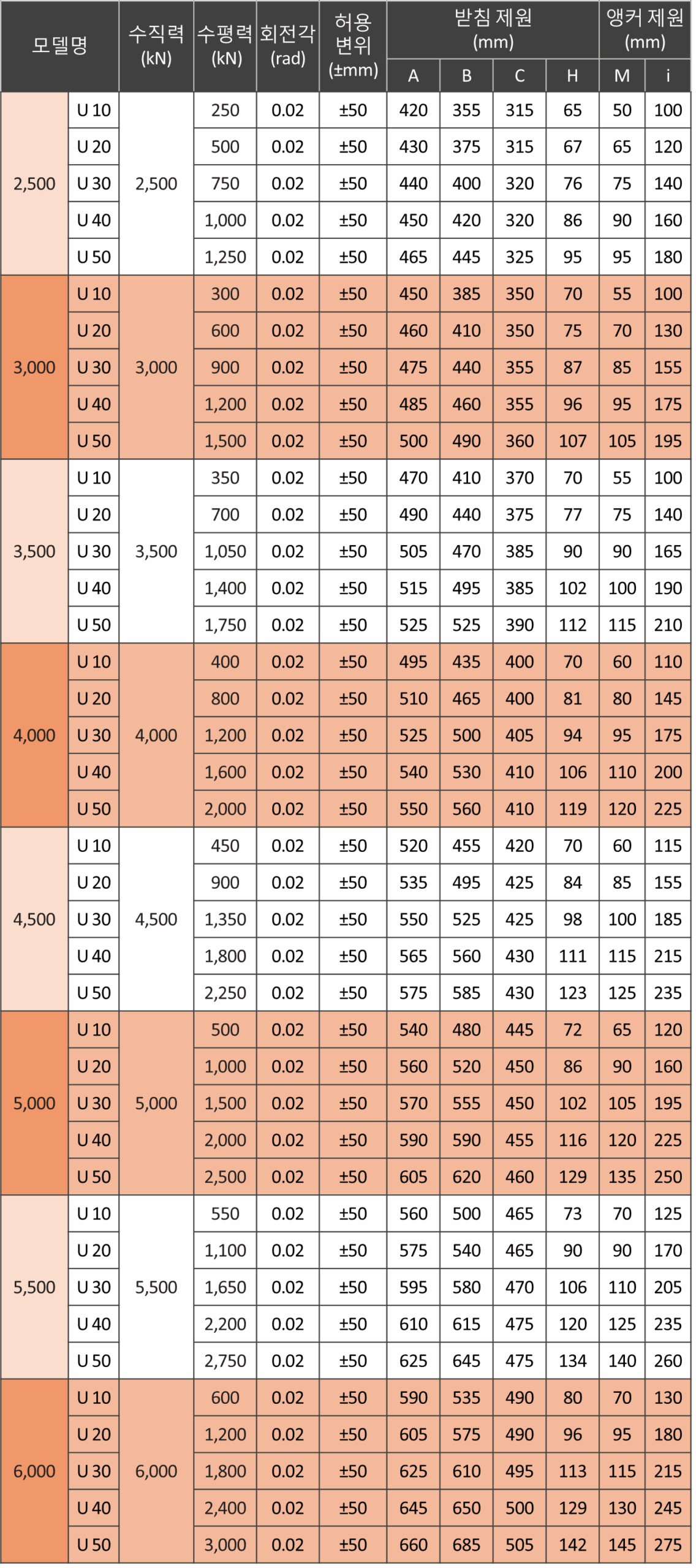

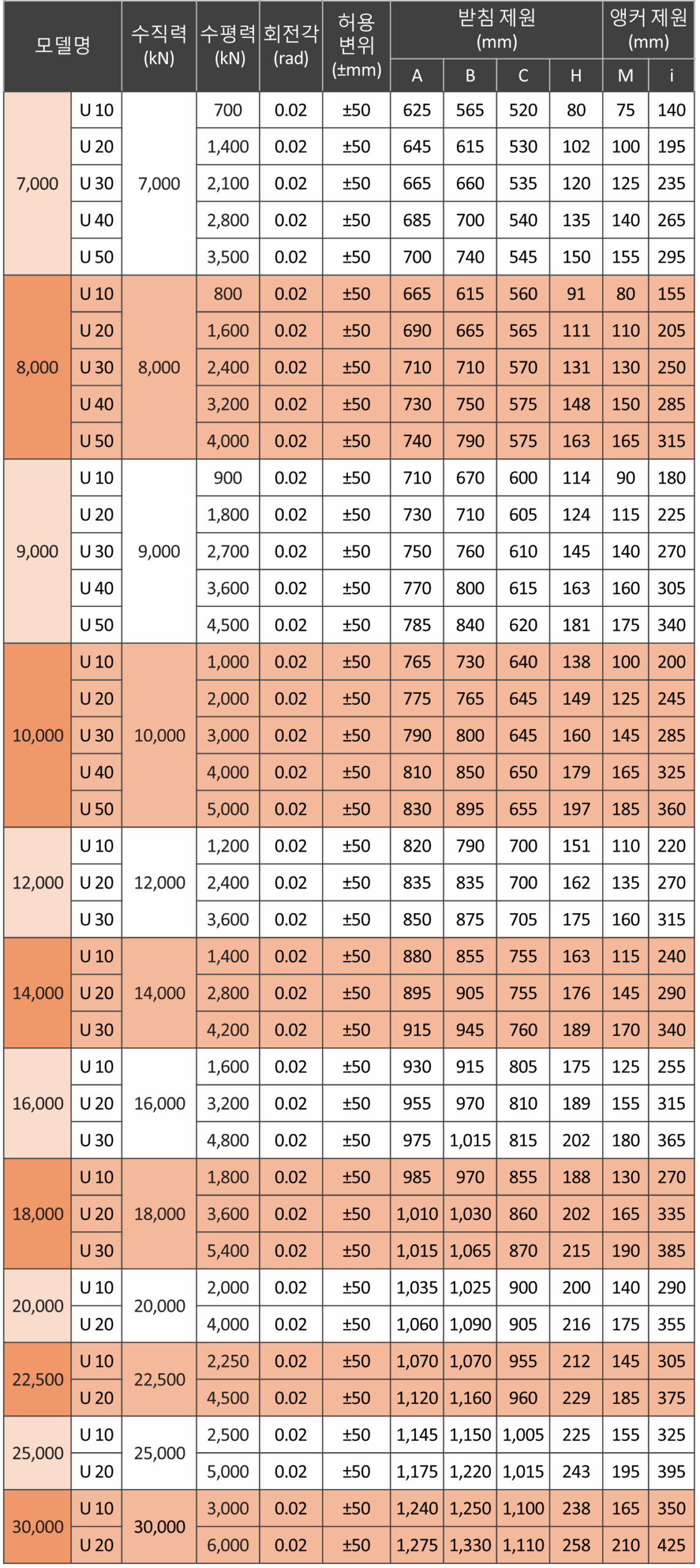

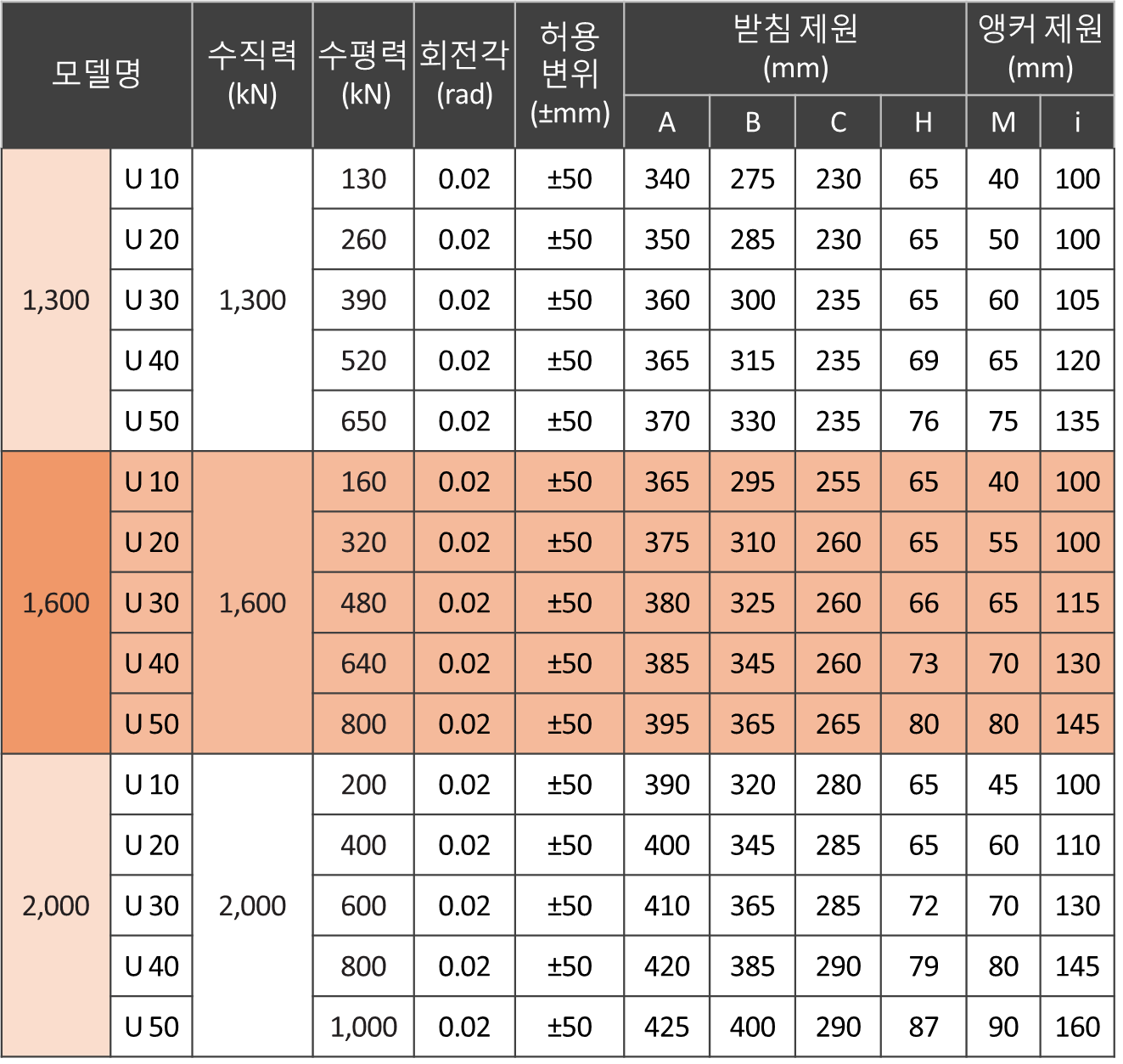

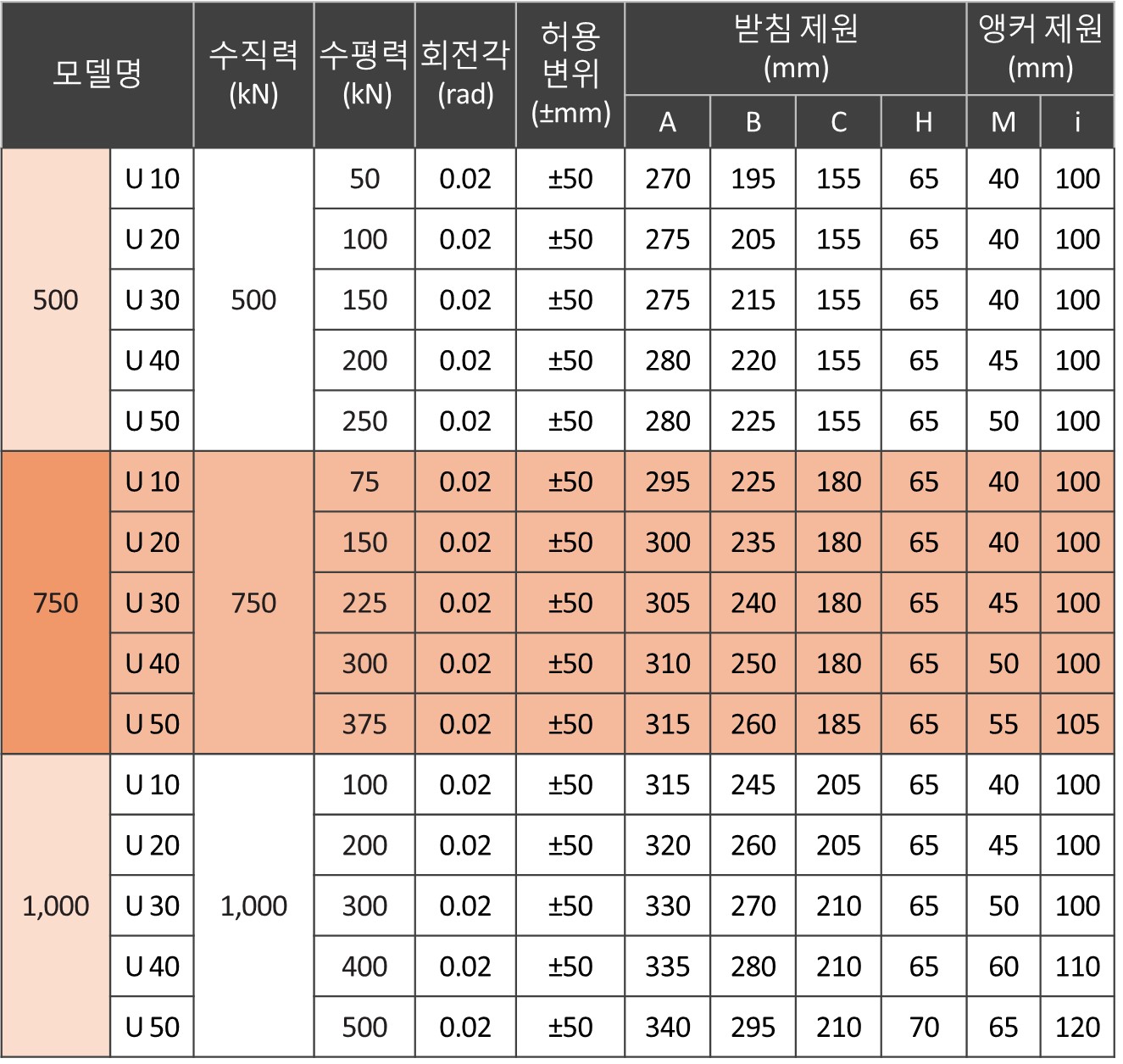

일방향 치수표
